Cắt Hình Xe Ô Tô: Hướng Dẫn Chi Tiết Cấu Tạo & Ứng Dụng

Mô hình cắt hình xe ô tô là một công cụ giáo dục mang tính cách mạng, cho phép người học và những người đam mê khám phá cấu trúc phức tạp bên trong của một chiếc xe hơi mà không cần phải tháo rời một chiếc xe thực tế. Thay vì chỉ nhìn vào sơ đồ hay hình ảnh 2D, các mô hình này cung cấp cái nhìn ba chiều, trực quan về cách thức hoạt động của từng bộ phận, từ động cơ đến hệ thống truyền lực, hệ thống lái và phanh. Đây là nền tảng vững chắc để hiểu rõ về kỹ thuật ô tô, đặc biệt là với những công nghệ tiên tiến như hệ thống dẫn động 4 bánh hay động cơ CRDi hiện đại.

Trong lĩnh vực giáo dục và đào tạo kỹ thuật ô tô, khả năng hình dung và tương tác trực tiếp với các bộ phận là vô cùng quan trọng. Một mô hình cắt hình xe ô tô như G-060202, sử dụng động cơ Diesel CRDi 5 xi-lanh và hệ thống dẫn động 4×4, là ví dụ điển hình cho thấy sự tinh xảo trong việc tái tạo và minh họa các cơ cấu phức tạp. Nó không chỉ giúp sinh viên nắm bắt lý thuyết mà còn cung cấp kinh nghiệm thực tế về vị trí, hình dạng và mối liên hệ giữa các thành phần.

Khái Niệm & Tầm Quan Trọng Của Cắt Hình Xe Ô Tô Trong Giáo Dục Kỹ Thuật

Cắt hình xe ô tô, hay còn gọi là mô hình cắt bổ, là một phương pháp chế tạo mô hình xe hơi hoặc các cụm chi tiết của xe với các mặt cắt chiến lược được loại bỏ hoặc làm trong suốt, nhằm phơi bày cấu trúc bên trong và cơ chế hoạt động. Mục tiêu chính là trực quan hóa các bộ phận ẩn, giúp người học dễ dàng nhận diện và hiểu được mối quan hệ giữa chúng, cũng như nguyên lý vận hành tổng thể của hệ thống. Đây là một công cụ giảng dạy không thể thiếu trong các trường dạy nghề, đại học kỹ thuật ô tô, cũng như các trung tâm đào tạo chuyên sâu.

Tầm quan trọng của những mô hình này không chỉ dừng lại ở việc minh họa. Chúng còn giúp khắc phục những hạn chế của phương pháp giảng dạy truyền thống chỉ dựa trên sách vở. Với một mô hình cắt bổ, sinh viên có thể chạm, quan sát và thậm chí là vận hành thử một số bộ phận (như chuyển số, đạp phanh) để cảm nhận rõ ràng hơn. Điều này đặc biệt hữu ích khi nghiên cứu các hệ thống phức tạp như động cơ đốt trong, hộp số tự động, vi sai hay hệ thống phanh ABS, nơi mà chỉ hình ảnh 2D khó lòng truyền tải hết được sự tinh vi của cơ cấu.

Cụ thể, đối với những hệ thống dẫn động đặc biệt như dẫn động cầu sau hay dẫn động 4 bánh (4WD), một mô hình cắt hình xe ô tô sẽ cho thấy rõ đường truyền lực từ động cơ qua hộp số, trục các đăng, vi sai và cuối cùng đến các bánh xe. Khả năng nhìn thấy các bánh răng ăn khớp, các trục quay, và cách các bộ phận tương tác với nhau trong không gian ba chiều là một lợi thế cực lớn, giúp người học xây dựng một bức tranh toàn diện và chính xác hơn về chiếc xe.

Cấu Tạo Chi Tiết Của Mô Hình Cắt Hình Xe Ô Tô Dẫn Động Cầu Sau G-060202

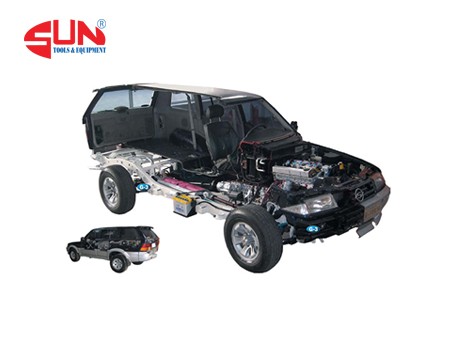

Mô hình cắt hình xe ô tô G-060202 là một ví dụ điển hình cho sự phức tạp và độ chính xác trong việc tái tạo một chiếc xe SUV dẫn động 4×4. Nó không chỉ thể hiện các hệ thống chính của xe mà còn đi sâu vào chi tiết của từng bộ phận, giúp người học có cái nhìn toàn diện nhất.

Động Cơ & Hệ Thống Đốt Trong

Mô hình G-060202 sử dụng động cơ Diesel CRDi 5 xi-lanh, dung tích 2.9L, là loại động cơ phổ biến trên nhiều dòng xe SUV hiện đại. Phần động cơ được cắt bổ một cách tỉ mỉ, phơi bày cấu trúc bên trong của các thành phần quan trọng:

Pít-tông và Xupap: Người học có thể quan sát chuyển động tịnh tiến của pít-tông trong xi-lanh và hoạt động đóng mở của các xupap nạp/xả. Điều này giúp hiểu rõ chu trình làm việc 4 kỳ của động cơ diesel.
Trục Khuỷu: Trục khuỷu được cắt lát cho thấy cấu trúc và cách nó chuyển đổi chuyển động tịnh tiến của pít-tông thành chuyển động quay.
Hệ Thống Nhiên Liệu CRDi: Các bộ phận như bơm cao áp, thanh ray chung (common rail) và kim phun được cắt bổ để minh họa cách nhiên liệu được cung cấp và phun vào buồng đốt với áp suất cao. Điều này là cốt lõi của công nghệ CRDi, giúp tối ưu hóa quá trình đốt cháy và hiệu suất động cơ.
Hệ Thống Phụ Trợ Động Cơ: Các thành phần khác như bộ tăng áp (turbocharger), mô tơ khởi động, máy phát điện và máy nén điều hòa cũng được cắt bổ, cho thấy vị trí và mối liên hệ của chúng với động cơ chính. Hệ thống làm mát và bôi trơn với các đường ống dẫn dầu và nước làm mát cũng được minh họa rõ ràng.

Hệ Thống Truyền Lực Dẫn Động 4×4

Điểm nổi bật của mô hình G-060202 là khả năng minh họa hệ thống truyền lực 4×4 phức tạp. Các bộ phận chính bao gồm:

Hộp Số Tự Động 4 Cấp: Hộp số được cắt bổ cho thấy các bộ bánh răng hành tinh, bộ ly hợp và các đường dầu thủy lực, giúp người học hiểu được nguyên lý chuyển số tự động.
Hộp Phân Phối (Transfer Case): Đây là trái tim của hệ thống 4×4, cho phép xe chuyển đổi giữa chế độ dẫn động 2 bánh và 4 bánh. Mô hình cho thấy cơ cấu bên trong của hộp phân phối.
Trục Các Đăng & Vi Sai: Mô hình hiển thị rõ ràng trục các đăng truyền lực từ hộp số đến cầu sau, và vi sai (cả trước lẫn sau) được cắt bổ để minh họa cách nó phân phối mô-men xoắn đến từng bánh xe, cho phép các bánh quay ở tốc độ khác nhau khi vào cua.
Bán Trục và Lốp Xe: Bán trục kết nối vi sai với bánh xe, và lốp xe được gắn vào để hoàn thiện chuỗi truyền lực.

Hệ Thống Khung Gầm & Treo

Mô hình G-060202 tái hiện chi tiết phần khung gầm của xe SUV, bao gồm:

Hệ Thống Treo: Các bộ phận như giảm xóc, lò xo, tay đòn được cắt bổ và sơn màu riêng biệt để dễ dàng nhận biết, giúp người học hiểu cách hệ thống này hấp thụ chấn động và duy trì sự ổn định của xe.
Hệ Thống Lái: Vô lăng, trục lái, thước lái và các thanh liên kết được hiển thị, minh họa nguyên lý điều khiển hướng di chuyển của xe.
Hệ Thống Phanh: Các cụm phanh đĩa hoặc tang trống được cắt lát, cho thấy má phanh, đĩa phanh/tang trống và cơ cấu dẫn động thủy lực, cho phép người học hiểu cơ chế dừng xe.
Khung Xe: Cấu trúc khung gầm được cắt bổ giúp thấy rõ sự cứng vững và cách các bộ phận khác được gắn kết vào đó.

Nguyên Lý Hoạt Động & Ứng Dụng Thực Tiễn

Với các mô hình cắt hình xe ô tô, việc giải thích nguyên lý vận hành của một chiếc xe trở nên vô cùng sinh động và dễ hiểu. Người giảng dạy có thể trực tiếp chỉ ra từng bộ phận, minh họa chuyển động quay của trục khuỷu, sự ăn khớp của các bánh răng trong hộp số, hay cách vi sai hoạt động khi xe vào cua. Điều này giúp củng cố kiến thức lý thuyết bằng trải nghiệm thực tế, tạo ra một môi trường học tập tương tác cao.

Ứng Dụng Trong Giảng Dạy & Đào Tạo

Giáo dục kỹ thuật cơ bản: Các mô hình này là công cụ lý tưởng để giới thiệu cho sinh viên năm nhất về cấu tạo tổng thể của xe ô tô và các hệ thống cơ bản.
Đào tạo chuyên sâu: Đối với các khóa học nâng cao về động cơ, truyền động hay hệ thống điện, mô hình cắt bổ cho phép đi sâu vào từng chi tiết, giúp sinh viên phân tích và chẩn đoán lỗi hiệu quả hơn.
Hướng dẫn thực hành: Mặc dù không phải là xe thật, việc quan sát và thao tác trên mô hình giúp sinh viên làm quen với vị trí các bộ phận trước khi chuyển sang thực hành trên xe thật.
Phát triển giáo trình: Mô hình cũng là nguồn tài liệu quý giá để các giảng viên xây dựng bài giảng, minh họa trực quan và giải đáp thắc mắc của sinh viên một cách hiệu quả.

Nâng Cao Chất Lượng Đào Tạo

Mô hình G-060202 đặc biệt được chú trọng về mặt trình bày. Các bộ phận được sơn màu sắc chi tiết để tăng cường chất lượng giáo dục: mặt cắt màu đỏ sẫm, hệ thống nạp màu xanh đậm, hệ thống thoát khí màu hồng, hệ thống bôi trơn màu vàng, thân máy màu đen, nắp quy lát màu bạc. Sự phân biệt màu sắc này giúp sinh viên dễ dàng nhận diện và phân loại các hệ thống khác nhau, từ đó nắm bắt kiến thức một cách mạch lạc và logic hơn.

Bên cạnh đó, việc mô hình được dẫn động bằng mô tơ điện 1 pha 220V với tốc độ chậm (4.5 ~ 5.5 vòng/phút) cho phép quan sát rõ ràng chuyển động của các bộ phận bên trong động cơ và hộp số. Hộp điều khiển và các thiết bị an toàn bổ sung đảm bảo quá trình vận hành mô hình diễn ra suôn sẻ và an toàn cho người sử dụng.

Tiêu Chuẩn Sản Xuất & Uy Tín Thương Hiệu

Việc sản xuất một mô hình cắt hình xe ô tô phức tạp như G-060202 đòi hỏi sự chính xác cao, kỹ thuật tiên tiến và tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt. Đây không chỉ là một sản phẩm giáo dục mà còn là một tác phẩm kỹ thuật.

Tiêu Chuẩn Quốc Tế ISO 9001

Mô hình G-060202 được thiết kế và sản xuất theo tiêu chuẩn ISO 9001. ISO 9001 là một tiêu chuẩn quốc tế về hệ thống quản lý chất lượng, đảm bảo rằng một tổ chức luôn cung cấp sản phẩm và dịch vụ đáp ứng yêu cầu của khách hàng và các quy định hiện hành, đồng thời không ngừng cải tiến. Việc tuân thủ tiêu chuẩn này chứng tỏ cam kết của nhà sản xuất trong việc cung cấp các sản phẩm giáo dục chất lượng cao, đáng tin cậy và có độ bền vượt trội.

Các tiêu chuẩn kỹ thuật nội bộ của nhà sản xuất cũng đóng vai trò quan trọng trong việc đảm bảo độ chính xác của các mặt cắt, độ khớp nối của các bộ phận và chất lượng hoàn thiện của mô hình. Điều này bao gồm cả quy trình sơn chi tiết, phủ bảo vệ cho các chi tiết kim loại và sử dụng vật liệu bền bỉ để đảm bảo mô hình có thể chịu được quá trình sử dụng thường xuyên trong môi trường đào tạo.

Nhà Sản Xuất Uy Tín: Deasung G3

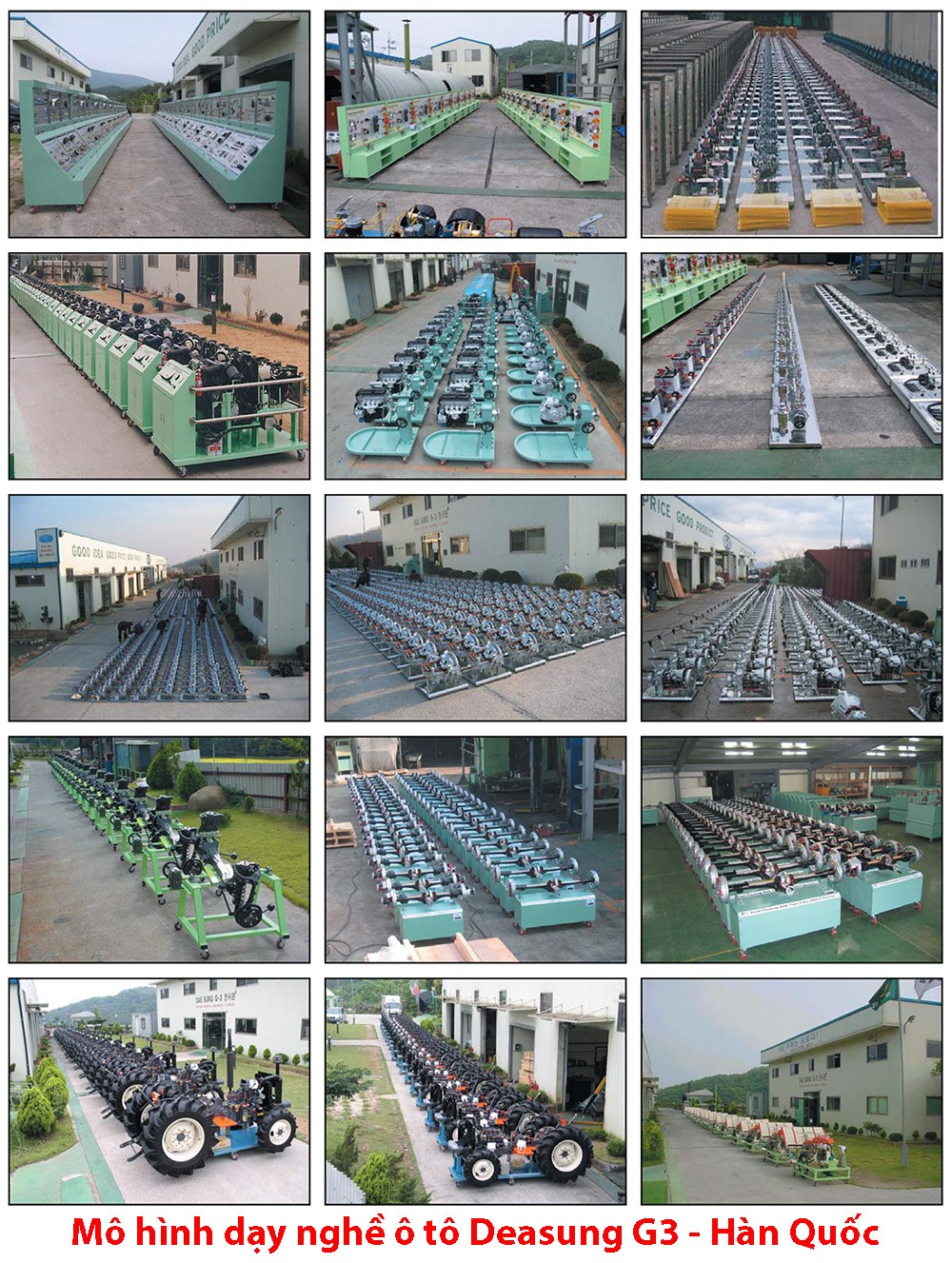

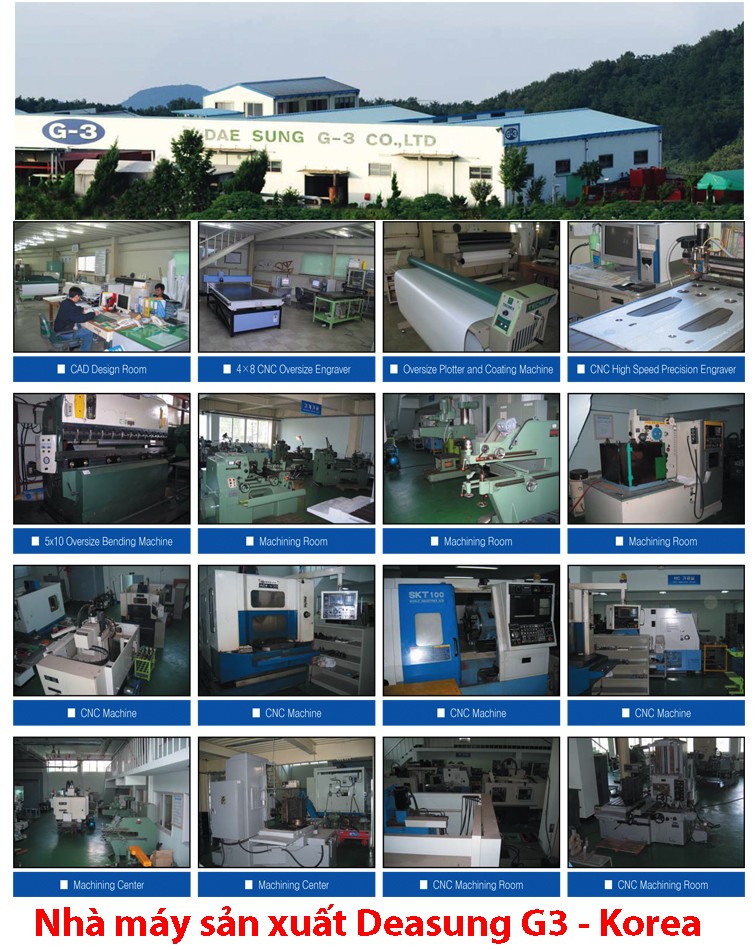

Deasung G3, thành lập từ năm 1980, là một trong những công ty hàng đầu thế giới trong lĩnh vực sản xuất mô hình và thiết bị dạy nghề ô tô. Với hơn bốn thập kỷ kinh nghiệm, công ty đã xây dựng được danh tiếng vững chắc như một nhà sản xuất chuyên nghiệp toàn diện. Họ không chỉ cung cấp mô hình cắt hình xe ô tô mà còn phát triển hệ thống tài liệu giáo dục kỹ thuật cho ô tô, máy móc nông nghiệp và thiết bị nặng, tạo ra một giải pháp đào tạo toàn diện cho khách hàng.

Sự hiện diện lâu năm trên thị trường Việt Nam (trên 10 năm) thông qua đối tác đáng tin cậy như công ty SUN càng khẳng định uy tín và chất lượng sản phẩm của Deasung G3. Điều này đảm bảo rằng các sản phẩm như mô hình G-060202 không chỉ đáp ứng các tiêu chuẩn quốc tế mà còn phù hợp với nhu cầu và bối cảnh đào tạo tại Việt Nam.

Các Yếu Tố Kỹ Thuật Nổi Bật Của Mô Hình G-060202

Mô hình cắt hình xe ô tô G-060202 không chỉ là một công cụ minh họa mà còn là một thiết bị đào tạo kỹ thuật với nhiều thông số và tính năng đáng chú ý.

Kích Thước & Trọng Lượng

Với kích thước (Dài) 4700 x (Rộng) 1800 x (Cao) 1740 mm và trọng lượng lên đến 1900kg, mô hình này tái hiện gần như đầy đủ một chiếc xe SUV thật. Kích thước lớn đảm bảo mọi chi tiết đều rõ ràng và dễ quan sát, trong khi trọng lượng lớn thể hiện sự vững chắc và độ bền của kết cấu, được đặt trên các chân đế chuyên dụng để đảm bảo an toàn khi vận hành và di chuyển.

Khả Năng Vận Hành & Trình Diễn

Mô hình được trang bị mô tơ điện 1 pha 220V, công suất 180W, cho phép các bộ phận bên trong chuyển động chậm rãi (4.5 ~ 5.5 vòng/phút). Điều này mang lại khả năng trình diễn hoạt động thực tế của động cơ, hộp số và hệ thống truyền lực. Người học có thể quan sát trực tiếp chu trình làm việc của động cơ, sự chuyển động của các bánh răng và cách các hệ thống cơ khí tương tác với nhau.

Tác động trực tiếp: Người dùng có thể tác động trực tiếp vào bàn đạp phanh, ly hợp (nếu có) và cần số để thấy được sự thay đổi tỉ số truyền của hộp số hoặc hoạt động của hệ thống phanh.
Hệ thống đèn: Hai đèn được tích hợp trên mô hình giúp tăng cường khả năng quan sát, đặc biệt ở các chi tiết ẩn sâu bên trong.
Hộp điều khiển và an toàn: Hộp điều khiển cho phép dễ dàng bật/tắt và điều chỉnh mô hình. Các thiết bị an toàn bổ sung đảm bảo rằng quá trình vận hành luôn được kiểm soát, giảm thiểu rủi ro cho người sử dụng.

Tính Toàn Diện Trong Minh Họa

Mô hình G-060202 được thiết kế để minh họa toàn bộ các cơ cấu và hệ thống trên xe ô tô 4WD một cách chính xác nhất. Từ thân xe, vỏ máy, khung gầm được cắt bổ, đến các chi tiết nhỏ như bơm cao áp, common rail, kim phun, bộ tăng áp, mô tơ khởi động, máy phát điện, máy nén điều hòa, hệ thống nhiên liệu, hệ thống làm mát, hệ thống bôi trơn, bộ giảm âm, tất cả đều được thể hiện rõ ràng. Điều này biến nó thành một công cụ đào tạo vô cùng hiệu quả để tìm hiểu chức năng của từng hệ thống và nguyên tắc vận hành tổng thể của chiếc xe.

Lợi Ích Về Thẩm Mỹ Và Độ Bền

Ngoài mục đích giáo dục, mô hình còn được sơn phủ thẩm mỹ với các chi tiết được sơn màu riêng biệt cho từng hệ thống (như đã nêu). Bên ngoài được sơn diamond và các bộ phận được phủ lớp bảo vệ để tăng độ bền, đảm bảo mô hình giữ được vẻ ngoài chuyên nghiệp và hoạt động ổn định qua thời gian dài sử dụng trong môi trường đào tạo. Các chân đế vững chắc cũng góp phần đảm bảo an toàn và tính ổn định cho mô hình khổng lồ này. Đây là một minh chứng cho sự đầu tư vào cả chất lượng kỹ thuật và thẩm mỹ của nhà sản xuất.

Tương Lai Của Cắt Hình Xe Ô Tô Trong Đào Tạo Kỹ Thuật Ô Tô

Trong bối cảnh ngành công nghiệp ô tô không ngừng phát triển với sự ra đời của xe điện, xe tự lái và các công nghệ hybrid, vai trò của các mô hình cắt hình xe ô tô vẫn sẽ duy trì tầm quan trọng. Mặc dù công nghệ số hóa và mô phỏng ảo đang ngày càng phổ biến, khả năng tương tác vật lý với một mô hình 3D thực tế vẫn mang lại trải nghiệm học tập độc đáo và sâu sắc mà không công nghệ nào có thể thay thế hoàn toàn.

Các mô hình này sẽ tiếp tục được cải tiến để tích hợp các công nghệ mới, ví dụ như mô hình cắt bổ xe hybrid hoặc xe điện, giúp minh họa cấu trúc pin, động cơ điện và hệ thống quản lý năng lượng phức tạp. Điều này đòi hỏi các nhà sản xuất như Deasung G3 phải liên tục nghiên cứu và phát triển để đáp ứng nhu cầu đào tạo thay đổi của thị trường.

Sự kết hợp giữa mô hình vật lý và công cụ kỹ thuật số (như thực tế tăng cường – AR) có thể mở ra những khả năng mới. Ví dụ, sinh viên có thể quét một phần của mô hình cắt bổ bằng thiết bị di động để hiển thị thông tin chi tiết, sơ đồ mạch điện hoặc video mô phỏng hoạt động của bộ phận đó, tạo ra một trải nghiệm học tập đa chiều và phong phú hơn. Điều này giúp tối ưu hóa quá trình học tập, biến việc tìm hiểu về cấu tạo và nguyên lý hoạt động của xe ô tô trở nên hấp dẫn và hiệu quả hơn bao giờ hết.

Các mô hình cắt hình xe ô tô không chỉ là công cụ giảng dạy mà còn là biểu tượng của sự đổi mới trong giáo dục kỹ thuật. Chúng đại diện cho nỗ lực không ngừng nghỉ trong việc đơn giản hóa những khái niệm phức tạp, biến chúng thành những kiến thức dễ tiếp cận và thực tế hơn cho thế hệ kỹ sư ô tô tương lai.

Lựa Chọn & Bảo Trì Mô Hình Cắt Hình Xe Ô Tô

Khi lựa chọn một mô hình cắt hình xe ô tô cho mục đích giáo dục, có một số yếu tố quan trọng cần được xem xét để đảm bảo đầu tư hiệu quả và lâu dài.

Tiêu Chí Lựa Chọn Mô Hình

Tính chân thực và chi tiết: Mô hình phải tái hiện chính xác cấu trúc và chức năng của xe thực. Các mặt cắt phải rõ ràng, cho phép quan sát chi tiết các bộ phận bên trong.
Phạm vi hệ thống: Tùy thuộc vào mục tiêu đào tạo, cần chọn mô hình minh họa đầy đủ các hệ thống cần thiết (động cơ, truyền lực, lái, phanh, treo, điện). Mô hình G-060202 là lựa chọn tuyệt vời cho hệ thống dẫn động 4×4.
Khả năng vận hành: Nếu mô hình có thể được vận hành (bằng mô tơ điện như G-060202), nó sẽ tăng cường đáng kể hiệu quả học tập.
Chất lượng vật liệu và hoàn thiện: Vật liệu bền bỉ, sơn phủ chi tiết và khả năng chống ăn mòn là cần thiết để đảm bảo tuổi thọ của mô hình.
Tiêu chuẩn sản xuất: Các chứng nhận như ISO 9001 là minh chứng cho chất lượng và độ tin cậy của nhà sản xuất.
Hỗ trợ kỹ thuật và dịch vụ: Một nhà cung cấp uy tín như Sài Gòn Xe Hơi (http://saigonxehoi.com/) với đội ngũ chuyên gia am hiểu sẽ mang lại sự an tâm về hỗ trợ kỹ thuật và bảo trì sau này.
An toàn: Mô hình phải được thiết kế an toàn cho người sử dụng, đặc biệt là trong môi trường đào tạo.

Bảo Trì Mô Hình Cắt Hình

Việc bảo trì đúng cách sẽ giúp mô hình cắt hình xe ô tô giữ được trạng thái tốt nhất và kéo dài tuổi thọ sử dụng:

Vệ sinh định kỳ: Lau chùi bụi bẩn và các vết bẩn nhẹ bằng vải mềm, ẩm. Tránh sử dụng hóa chất mạnh có thể làm hỏng lớp sơn hoặc vật liệu.
Kiểm tra cơ cấu chuyển động: Định kỳ kiểm tra và bôi trơn các bộ phận chuyển động (nếu có) để đảm bảo hoạt động trơn tru.
Kiểm tra hệ thống điện: Đảm bảo các kết nối điện an toàn và không bị hở. Kiểm tra mô tơ và các công tắc điều khiển.
Bảo quản trong môi trường phù hợp: Tránh đặt mô hình ở nơi có độ ẩm cao, nhiệt độ thay đổi đột ngột hoặc ánh nắng trực tiếp có thể gây hư hại vật liệu và màu sắc.
Bảo vệ khỏi tác động vật lý: Tránh va đập mạnh hoặc làm rơi các bộ phận, đặc biệt là các chi tiết cắt bổ mỏng manh.
Thay thế linh kiện: Nếu có bất kỳ bộ phận nào bị hỏng hóc hoặc hao mòn nghiêm trọng, hãy liên hệ nhà cung cấp để được tư vấn thay thế chính hãng.

Việc tuân thủ các hướng dẫn bảo trì này không chỉ giúp duy trì vẻ ngoài và chức năng của mô hình mà còn đảm bảo an toàn cho người sử dụng trong quá trình học tập và thao tác. Đầu tư vào một mô hình chất lượng và bảo trì cẩn thận sẽ mang lại giá trị giáo dục lâu dài cho các thế hệ học viên.

Một mô hình cắt hình xe ô tô chất lượng cao là tài sản vô giá cho bất kỳ cơ sở đào tạo kỹ thuật ô tô nào. Nó không chỉ là một công cụ giúp truyền tải kiến thức mà còn là nguồn cảm hứng cho những ai đam mê khám phá thế giới phức tạp của xe hơi.

Mô hình cắt hình xe ô tô G-060202 là một công cụ giáo dục vượt trội, cung cấp cái nhìn sâu sắc và trực quan về cấu trúc cũng như nguyên lý hoạt động của một chiếc xe dẫn động cầu sau 4×4. Từ việc minh họa chi tiết động cơ CRDi, hệ thống truyền lực, đến các bộ phận khung gầm và hệ thống phụ trợ, mô hình này biến những khái niệm phức tạp thành kiến thức dễ hiểu và dễ tiếp thu. Đây là một khoản đầu tư chiến lược cho bất kỳ cơ sở đào tạo nào mong muốn trang bị cho học viên những kiến thức nền tảng và chuyên sâu nhất về kỹ thuật ô tô hiện đại.
