Cấu tạo camera lùi xe ô tô là yếu tố then chốt quyết định hiệu suất và độ tin cậy của một trong những trang bị an toàn quan trọng nhất trên xe hơi hiện đại. Thiết bị này không chỉ đơn thuần là một “con mắt” phía sau xe mà còn là một hệ thống công nghệ tinh vi, giúp người lái dễ dàng quan sát toàn cảnh, loại bỏ điểm mù và tự tin hơn khi thực hiện các thao tác lùi hoặc đỗ xe trong điều kiện giao thông phức tạp tại Việt Nam. Bài viết này của Sài Gòn Xe Hơi sẽ đi sâu vào từng thành phần cấu tạo, nguyên lý hoạt động, và những yếu tố công nghệ làm nên một chiếc camera lùi hiệu quả, đồng thời cung cấp cái nhìn toàn diện về cách lựa chọn, lắp đặt và bảo dưỡng thiết bị này.
Camera Lùi Xe Ô Tô Là Gì và Tầm Quan Trọng Của Nó?
Camera lùi, hay còn gọi là camera hành trình sau xe, là một hệ thống thiết bị điện tử được thiết kế để cung cấp tầm nhìn phía sau xe ô tô khi xe đang di chuyển lùi hoặc đỗ. Không giống như gương chiếu hậu chỉ cung cấp một góc nhìn hạn chế, camera lùi mở rộng tầm quan sát, hiển thị trực tiếp hình ảnh trên màn hình trong khoang lái, giúp người điều khiển phương tiện dễ dàng nhận biết các vật cản, người đi bộ, hay các phương tiện khác ở phía sau.
Trong bối cảnh giao thông đông đúc, đặc biệt là tại các đô thị lớn với những con hẻm chật hẹp và bãi đỗ xe hạn chế, camera lùi đã trở thành một trợ thủ đắc lực, không thể thiếu. Nó không chỉ giúp giảm thiểu rủi ro va chạm, trầy xước xe mà còn tiết kiệm thời gian và công sức cho người lái, đặc biệt là những người mới lái hoặc phụ nữ. Việc hiểu rõ về cấu tạo camera lùi xe ô tô sẽ giúp bạn khai thác tối đa lợi ích của thiết bị này và đưa ra lựa chọn phù hợp nhất cho chiếc xe của mình.
Cấu Tạo Camera Lùi Xe Ô Tô và Nguyên Lý Hoạt Động
Để đạt được hiệu quả tối ưu, cấu tạo camera lùi xe ô tô được tích hợp nhiều bộ phận điện tử và quang học, mỗi bộ phận đóng một vai trò riêng biệt trong việc thu nhận, xử lý và hiển thị hình ảnh. Việc nắm rõ các thành phần này giúp chúng ta hiểu cách chúng hoạt động cùng nhau để cung cấp một giải pháp an toàn đáng tin cậy.
Các Thành Phần Chính Trong Cấu Tạo Camera Lùi Xe Ô Tô
Một hệ thống camera lùi hoàn chỉnh thường bao gồm các bộ phận chính sau: mắt camera (bộ phận thu hình), bộ xử lý tín hiệu, đường truyền tín hiệu, và màn hình hiển thị. Ngoài ra, còn có các thành phần phụ trợ như vỏ bảo vệ, giá đỡ và hệ thống nguồn.
1. Mắt Camera (Camera Sensor Module)
Đây là trái tim của hệ thống camera lùi, chịu trách nhiệm thu nhận hình ảnh. Một mắt camera chất lượng cao sẽ đảm bảo hình ảnh rõ nét và khả năng quan sát tốt trong mọi điều kiện.
- Ống kính (Lens): Thường sử dụng ống kính góc rộng, từ 150 đến 170 độ, thậm chí 180 độ, để bao quát toàn bộ khu vực phía sau xe. Ống kính được làm từ vật liệu bền, chống trầy xước và có khả năng chống chói hiệu quả.
- Cảm biến hình ảnh (Image Sensor): Hai loại cảm biến phổ biến là CCD (Charge-Coupled Device) và CMOS (Complementary Metal-Oxide-Semiconductor).
- CCD: Thường cho chất lượng hình ảnh tốt hơn trong điều kiện ánh sáng yếu và độ nhiễu thấp hơn, nhưng chi phí sản xuất cao và tiêu thụ điện nhiều hơn.
- CMOS: Hiện đại hơn, tiêu thụ ít điện năng, kích thước nhỏ gọn và giá thành phải chăng. Công nghệ CMOS ngày càng được cải tiến để đạt chất lượng hình ảnh tương đương hoặc thậm chí vượt trội CCD trong nhiều ứng dụng.
- Độ phân giải (Resolution): Xác định độ chi tiết của hình ảnh. Các độ phân giải phổ biến bao gồm 480p (VGA), 720p (HD), 1080p (Full HD). Độ phân giải cao hơn mang lại hình ảnh sắc nét, rõ ràng hơn, giúp người lái dễ dàng nhận diện vật cản.
- Hệ thống đèn hồng ngoại (Infrared LED) hoặc Starlight: Được trang bị trên nhiều camera để hỗ trợ quan sát ban đêm hoặc trong điều kiện ánh sáng cực yếu. Đèn hồng ngoại phát ra ánh sáng không nhìn thấy bằng mắt thường, giúp camera ghi lại hình ảnh rõ ràng. Công nghệ Starlight tiên tiến hơn, có khả năng tái tạo màu sắc tốt hơn trong điều kiện thiếu sáng mà không cần đèn hồng ngoại.
- Chuẩn chống nước và bụi (IP Rating): Camera lùi hoạt động ở môi trường bên ngoài xe nên cần có khả năng chống chịu tốt. Các chuẩn phổ biến là IP67 hoặc IP68, đảm bảo camera có thể hoạt động bền bỉ dưới trời mưa, khi rửa xe hoặc trong môi trường bụi bẩn.
- Vỏ bảo vệ (Housing): Làm từ vật liệu chắc chắn như hợp kim nhôm, nhựa ABS cao cấp, có khả năng chịu va đập, chống ăn mòn và chịu được nhiệt độ khắc nghiệt.
2. Bộ Xử Lý Tín Hiệu (Signal Processor/DSP)
Mặc dù thường được tích hợp ngay trong mắt camera hoặc trên bảng mạch điều khiển, bộ xử lý tín hiệu đóng vai trò quan trọng trong việc chuyển đổi dữ liệu thô từ cảm biến hình ảnh thành tín hiệu video có thể hiển thị.
- Chuyển đổi Analog-Digital: Đối với cảm biến analog, tín hiệu sẽ được số hóa.
- Nén/Giải nén hình ảnh: Để tối ưu hóa việc truyền tải dữ liệu.
- Xử lý hình ảnh: Cải thiện chất lượng hình ảnh, cân bằng trắng, giảm nhiễu, điều chỉnh độ tương phản và độ sáng.
- Tạo vạch chia (Guidelines): Một số bộ xử lý có khả năng tạo ra các đường lưới tĩnh hoặc động trên màn hình, giúp người lái ước lượng khoảng cách và hướng di chuyển của xe. Các đường lưới động sẽ thay đổi theo góc đánh lái của vô lăng, mang lại sự hỗ trợ tối ưu.

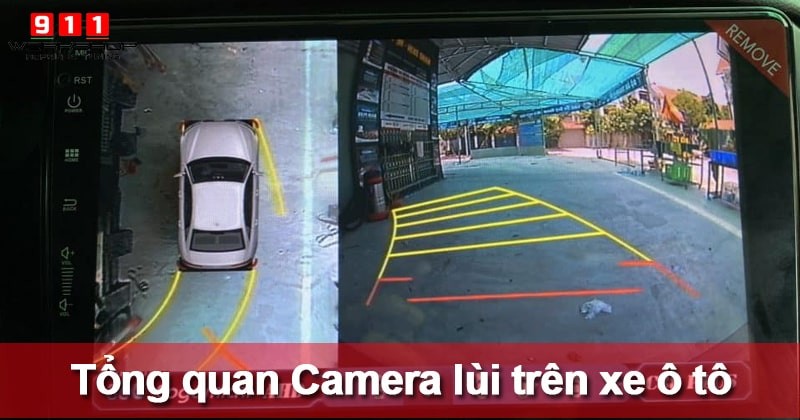

Sơ đồ cấu tạo camera lùi xe ô tô với các bộ phận chính
3. Đường Truyền Tín Hiệu (Transmission Cable/Wireless Module)
Tín hiệu video từ camera cần được truyền tải đến màn hình hiển thị trong khoang lái. Có hai phương pháp truyền tải chính:
- Có dây (Wired):
- Dây cáp RCA: Phổ biến nhất, truyền tín hiệu video analog chất lượng cao. Đơn giản, ổn định và ít bị nhiễu.
- Dây cáp đặc chủng: Một số hệ thống camera lùi OEM (Original Equipment Manufacturer) hoặc cao cấp sử dụng các loại cáp đặc chủng để truyền tín hiệu kỹ thuật số, đảm bảo chất lượng hình ảnh tốt nhất và tích hợp sâu hơn vào hệ thống điện tử của xe.
- Ưu điểm: Độ ổn định cao, ít bị nhiễu, không cần sạc pin.
- Nhược điểm: Quá trình lắp đặt phức tạp hơn, cần đi dây ẩn trong xe để đảm bảo thẩm mỹ.
- Không dây (Wireless):
- Module phát/thu sóng: Sử dụng sóng Wi-Fi (2.4GHz hoặc 5GHz) hoặc Bluetooth để truyền tín hiệu video. Camera sẽ có bộ phát tín hiệu, và màn hình sẽ có bộ thu.
- Ưu điểm: Lắp đặt dễ dàng, không cần đi dây phức tạp.
- Nhược điểm: Có thể bị nhiễu sóng từ các thiết bị điện tử khác, độ trễ tín hiệu có thể xảy ra, và cần nguồn điện riêng cho bộ phát (đôi khi là pin sạc). Chất lượng hình ảnh có thể không ổn định bằng kết nối có dây.
4. Màn Hình Hiển Thị (Display Unit)
Màn hình hiển thị là nơi người lái quan sát hình ảnh thu được từ camera. Có nhiều loại màn hình khác nhau:
- Màn hình DVD/Android tích hợp: Các dòng xe đời mới thường có sẵn màn hình đa phương tiện trung tâm, đây là lựa chọn lý tưởng để kết nối camera lùi.
- Màn hình taplo rời: Một số chủ xe lựa chọn lắp thêm màn hình nhỏ trên taplo nếu xe không có màn hình tích hợp.
- Màn hình gương chiếu hậu: Camera lùi có thể được tích hợp vào gương chiếu hậu trung tâm, hiển thị hình ảnh ngay trên bề mặt gương khi vào số lùi.
- Kích thước và độ phân giải: Màn hình thường có kích thước từ 4 đến 10 inch, với độ phân giải tương ứng để hiển thị hình ảnh từ camera một cách rõ nét.
- Tính năng bổ sung: Một số màn hình có thể hiển thị đồng thời nhiều camera (ví dụ: camera 360 độ), hoặc tích hợp thêm cảm biến khoảng cách, cảnh báo va chạm.
5. Bộ Nguồn (Power Supply)
Camera lùi thường được cấp nguồn điện 12V trực tiếp từ hệ thống điện của xe. Thông thường, camera sẽ được đấu nối với nguồn điện của đèn lùi. Khi người lái vào số R (lùi), đèn lùi sáng, đồng thời cấp nguồn cho camera hoạt động và tự động hiển thị hình ảnh trên màn hình.
6. Giá Đỡ và Vỏ Bảo Vệ (Mounting Bracket and External Casing)
Giá đỡ giúp cố định camera chắc chắn vào vị trí mong muốn trên xe, thường là gần biển số xe hoặc trên thanh cản sau. Vỏ bảo vệ bên ngoài không chỉ tăng tính thẩm mỹ mà còn bảo vệ các thành phần điện tử bên trong khỏi tác động của môi trường và va đập nhẹ.
Nguyên Lý Hoạt Động Của Camera Lùi Xe Ô Tô
Khi người lái chuyển cần số về vị trí “R” (Reverse – lùi), một tín hiệu điện sẽ được gửi đến đèn lùi, đồng thời kích hoạt camera lùi. Quá trình hoạt động diễn ra như sau:
- Thu nhận hình ảnh: Mắt camera với ống kính góc rộng và cảm biến hình ảnh (CMOS hoặc CCD) sẽ thu nhận ánh sáng và chuyển đổi thành tín hiệu điện tử.
- Xử lý tín hiệu: Tín hiệu điện tử thô được gửi đến bộ xử lý tín hiệu (DSP) để được số hóa, nén, và cải thiện chất lượng (cân bằng trắng, giảm nhiễu, v.v.). Nếu có, bộ xử lý cũng sẽ thêm các vạch chia khoảng cách và đường dẫn động.
- Truyền tải tín hiệu: Tín hiệu video đã được xử lý sau đó được truyền đến màn hình hiển thị trong khoang lái thông qua đường truyền có dây (cáp RCA) hoặc không dây (Wi-Fi, Bluetooth).
- Hiển thị hình ảnh: Màn hình hiển thị nhận tín hiệu và trình chiếu hình ảnh trực tiếp, cho phép người lái quan sát toàn cảnh phía sau xe một cách rõ ràng và trực quan.
Với nguyên lý hoạt động đơn giản nhưng hiệu quả, cấu tạo camera lùi xe ô tô đã chứng minh được giá trị vượt trội trong việc nâng cao an toàn giao thông và sự tiện lợi cho người sử dụng.
Lợi Ích Vượt Trội Từ Cấu Tạo Camera Lùi Xe Ô Tô Hiện Đại
Việc trang bị và hiểu rõ cấu tạo camera lùi xe ô tô mang lại nhiều lợi ích đáng kể, đặc biệt là trong bối cảnh giao thông ngày càng phức tạp:
- Tăng cường an toàn tối đa: Camera lùi giúp loại bỏ hoàn toàn các điểm mù phía sau xe mà gương chiếu hậu không thể bao quát. Điều này đặc biệt quan trọng khi lùi xe trong khu dân cư đông đúc, có trẻ em hoặc vật nuôi, hay các vật cản thấp khó nhìn thấy.
- Hỗ trợ đỗ xe dễ dàng: Với các vạch chia khoảng cách và đường dẫn động trên màn hình, người lái có thể ước lượng chính xác vị trí và hướng di chuyển của xe, giúp việc đỗ xe song song hoặc vào các bãi đỗ chật hẹp trở nên đơn giản hơn bao giờ hết, giảm thiểu tối đa nguy cơ va chạm và trầy xước.
- Tiết kiệm thời gian: Thay vì phải liên tục ngoái nhìn, điều chỉnh gương, hay nhờ người khác hỗ trợ, người lái chỉ cần quan sát màn hình để hoàn tất thao tác lùi xe nhanh chóng và chính xác.
- Quan sát tốt trong điều kiện khó khăn: Các camera lùi hiện đại thường tích hợp đèn hồng ngoại hoặc công nghệ Starlight, cho phép quan sát rõ nét vào ban đêm hoặc trong điều kiện thiếu sáng, sương mù.
- Giảm căng thẳng khi lái xe: Đối với những người lái mới hoặc ít kinh nghiệm, việc lùi xe luôn là một thử thách. Camera lùi giúp giảm bớt áp lực, mang lại sự tự tin và thoải mái hơn khi điều khiển xe.
- Giá trị bổ sung cho xe: Trang bị camera lùi chất lượng cao cũng góp phần nâng cao giá trị và tính tiện nghi cho chiếc xe của bạn.

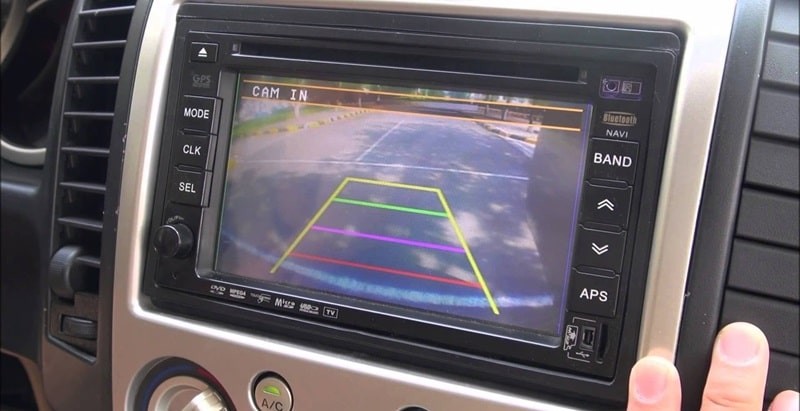

Cấu tạo camera lùi xe ô tô hiển thị hình ảnh hỗ trợ lùi xe an toàn
Các Loại Camera Lùi Xe Ô Tô Phổ Biến Hiện Nay
Sự phát triển của công nghệ đã cho ra đời nhiều loại camera lùi với cấu tạo camera lùi xe ô tô và tính năng đa dạng, đáp ứng nhu cầu sử dụng khác nhau của người dùng.
1. Camera Lùi Hồng Ngoại (Infrared Camera)
Đây là loại camera phổ biến nhất, được ưa chuộng nhờ khả năng ghi hình xuất sắc trong điều kiện ánh sáng yếu hoặc hoàn toàn không có ánh sáng. Các đèn LED hồng ngoại tích hợp sẽ tự động kích hoạt khi trời tối, cung cấp hình ảnh trắng đen rõ nét. Ưu điểm nổi bật là độ bền cao, hoạt động ổn định và giá thành hợp lý.
2. Camera Lùi Góc Rộng 360 Độ (360-Degree Surround View Camera)
Hệ thống này bao gồm nhiều camera (thường là 4) được gắn ở phía trước, sau và hai bên gương chiếu hậu của xe. Bộ xử lý sẽ ghép nối các hình ảnh này lại với nhau để tạo ra một cái nhìn toàn cảnh 360 độ xung quanh xe, hiển thị trên màn hình như thể bạn đang nhìn từ trên xuống. Đây là giải pháp tối ưu để loại bỏ mọi điểm mù và cực kỳ hữu ích khi đỗ xe vào các vị trí chật hẹp. Hệ thống này thường có cấu tạo camera lùi xe ô tô phức tạp hơn do tích hợp nhiều mắt camera và bộ xử lý hình ảnh mạnh mẽ.
3. Camera Lùi Có Vạch Đánh Lái Theo Vô Lăng (Dynamic Guidelines Camera)
Loại camera này hiển thị các đường chỉ dẫn lùi xe trên màn hình, có khả năng uốn lượn và thay đổi theo góc đánh lái của vô lăng. Điều này giúp người lái dễ dàng hình dung quỹ đạo di chuyển của xe, đưa xe vào đúng vị trí mong muốn một cách chính xác. Tính năng này yêu cầu camera phải kết nối với cảm biến góc lái của xe, làm cho cấu tạo camera lùi xe ô tô có phần phức tạp hơn.
4. Camera Lùi Không Dây (Wireless Camera)
Đúng như tên gọi, loại camera này truyền tín hiệu hình ảnh đến màn hình qua sóng vô tuyến (Wi-Fi hoặc Bluetooth) mà không cần dây cáp vật lý. Ưu điểm lớn nhất là quá trình lắp đặt đơn giản, nhanh chóng và giữ được tính thẩm mỹ cho xe. Tuy nhiên, cần lưu ý về khả năng nhiễu sóng hoặc độ trễ hình ảnh trong một số trường hợp.
5. Camera Lùi Tích Hợp Camera Hành Trình (Dashcam with Rear Camera)
Đây là giải pháp 2 trong 1, một thiết bị camera hành trình phía trước có thêm một camera nhỏ gắn ở phía sau để ghi hình và đóng vai trò như camera lùi. Hình ảnh từ camera sau sẽ được hiển thị trên màn hình của camera hành trình khi vào số lùi. Phù hợp cho những xe không có màn hình DVD tích hợp hoặc muốn tiết kiệm không gian.
6. Camera Lùi Tích Hợp Gương Chiếu Hậu (Rearview Mirror Monitor Camera)
Loại này sử dụng một màn hình hiển thị được tích hợp trực tiếp vào gương chiếu hậu trung tâm của xe. Khi vào số lùi, màn hình nhỏ sẽ hiện lên trên bề mặt gương, hiển thị hình ảnh từ camera sau. Khi không sử dụng, gương trở lại chức năng bình thường.

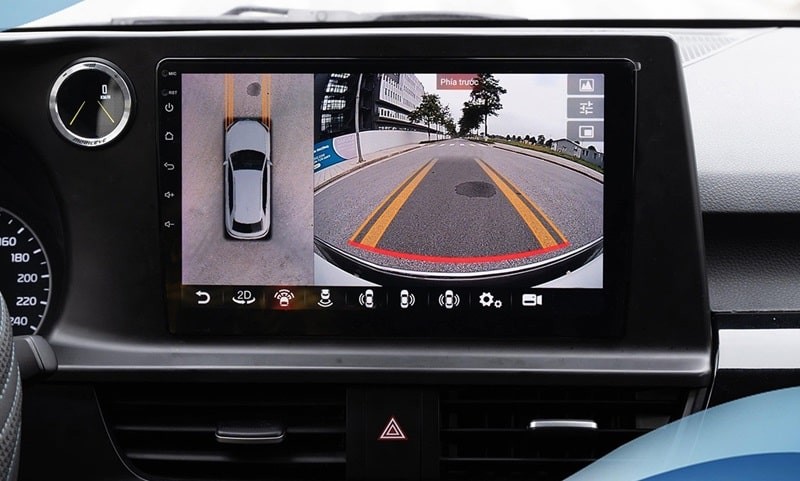

Các loại camera lùi xe ô tô phổ biến với cấu tạo và tính năng đa dạng
Tiêu Chí Lựa Chọn Camera Lùi Xe Ô Tô Phù Hợp
Việc lựa chọn camera lùi phù hợp không chỉ dừng lại ở việc hiểu cấu tạo camera lùi xe ô tô mà còn phải cân nhắc nhiều yếu tố khác để đảm bảo hiệu quả sử dụng tối ưu.
- Độ phân giải hình ảnh: Nên ưu tiên camera có độ phân giải từ 720p (HD) trở lên để có hình ảnh rõ nét, dễ quan sát vật cản.
- Góc nhìn: Chọn camera có góc nhìn rộng từ 150-170 độ để bao quát tối đa khu vực phía sau.
- Khả năng nhìn đêm: Camera hồng ngoại hoặc có công nghệ Starlight là lựa chọn lý tưởng nếu bạn thường xuyên lái xe vào buổi tối hoặc trong điều kiện ánh sáng yếu.
- Chuẩn chống nước và bụi: Đảm bảo camera đạt chuẩn IP67 hoặc IP68 để hoạt động bền bỉ trong mọi điều kiện thời tiết.
- Loại đường truyền (có dây/không dây): Nếu ưu tiên sự ổn định và chất lượng hình ảnh, hãy chọn loại có dây. Nếu đề cao sự tiện lợi và dễ lắp đặt, loại không dây có thể là lựa chọn tốt, nhưng cần chọn sản phẩm từ thương hiệu uy tín.
- Tương thích với xe: Kiểm tra xem camera có tương thích với màn hình hiển thị sẵn có trên xe của bạn (nếu có) hoặc cần mua thêm màn hình rời.
- Tính năng bổ sung: Các tính năng như vạch đánh lái động, tích hợp cảm biến lùi, hoặc khả năng ghi hình liên tục (nếu là camera hành trình tích hợp) sẽ tăng thêm giá trị sử dụng.
- Thương hiệu và giá thành: Ưu tiên các thương hiệu uy tín, có chế độ bảo hành rõ ràng. Giá thành sẽ đi đôi với chất lượng và tính năng, vì vậy hãy cân nhắc ngân sách và nhu cầu sử dụng.
Hướng Dẫn Lắp Đặt Camera Lùi Xe Ô Tô Chi Tiết
Việc lắp đặt camera lùi đòi hỏi sự tỉ mỉ và hiểu biết về hệ thống điện của xe. Dưới đây là các bước cơ bản để lắp đặt, giúp bạn hiểu rõ hơn về cách các bộ phận trong cấu tạo camera lùi xe ô tô được kết nối:
1. Chuẩn Bị Dụng Cụ và Xác Định Vị Trí Lắp Đặt
- Dụng cụ: Tua vít, kìm, băng keo điện, dây rút, đồng hồ đo điện (VOM), khoan (nếu cần).
- Vị trí: Camera lùi thường được lắp đặt ở phần đuôi xe, gần biển số hoặc phía trên thanh cản sau. Vị trí này đảm bảo tầm nhìn rộng nhất và ít bị vật cản che khuất. Tránh lắp ở những nơi dễ bị va đập hoặc che khuất bởi các bộ phận khác của xe.
2. Các Bước Lắp Đặt Chi Tiết
a. Lắp Đặt Mắt Camera
- Khoan lỗ (nếu cần): Tùy loại camera và vị trí lắp đặt, bạn có thể cần khoan một lỗ nhỏ để cố định camera và luồn dây. Sử dụng mũi khoan phù hợp với kích thước của camera.
- Cố định camera: Gắn camera chắc chắn vào vị trí đã chọn bằng vít hoặc keo chuyên dụng, đảm bảo camera hướng ra phía sau và không bị rung lắc.
- Luồn dây: Luồn dây tín hiệu và dây nguồn của camera vào bên trong xe. Để đảm bảo tính thẩm mỹ và an toàn, nên luồn dây dọc theo các đường gờ, ron cao su của cốp xe và sàn xe.
b. Kết Nối Nguồn Điện Cho Camera
- Xác định nguồn điện đèn lùi: Nổ máy xe và vào số lùi (số R). Quan sát đèn lùi nào sáng, đó chính là nguồn điện 12V mà bạn cần kết nối.
- Đấu nối dây nguồn: Nối dây dương (thường màu đỏ) của camera vào dây dương của đèn lùi, và dây âm (thường màu đen) vào dây âm (hoặc khung xe). Đảm bảo các mối nối chắc chắn và được cách điện cẩn thận bằng băng keo điện. Việc này giúp camera tự động bật/tắt khi bạn vào/ra số lùi.
c. Kết Nối Dây Tín Hiệu Video
- Đấu nối dây tín hiệu AV: Cắm một đầu dây tín hiệu AV từ camera vào cổng “CAM IN” hoặc “VIDEO IN” trên màn hình hiển thị trong khoang lái.
- Đấu nối dây kích (trigger wire): Dây kích (thường là một sợi dây nhỏ màu đỏ chạy song song với dây AV) cần được nối với dây kích hoạt màn hình. Trên màn hình, dây này thường có nhãn “Reverse”, “Back”, “Back Control”, hoặc “Parking”. Khi dây này nhận được tín hiệu 12V từ đèn lùi, màn hình sẽ tự động chuyển sang chế độ hiển thị camera.
d. Kiểm Tra Và Hoàn Thiện
- Kiểm tra hoạt động: Khởi động xe, vào số lùi. Kiểm tra xem màn hình có hiển thị hình ảnh từ camera không. Đảm bảo hình ảnh rõ nét, không bị nhiễu và vạch chia khoảng cách (nếu có) hiển thị chính xác.
- Cố định dây: Sử dụng dây rút để cố định các đoạn dây còn lại trong xe, tránh để dây bị lỏng lẻo gây vướng víu hoặc hư hỏng.
- Kiểm tra lại toàn bộ: Đảm bảo tất cả các mối nối đã được cách điện an toàn và camera được cố định vững chắc.
Hướng dẫn cách lắp đặt camera lùi xe ô tô chi tiết và an toàn
Lưu ý quan trọng: Nếu không tự tin với kiến thức về điện ô tô, bạn nên mang xe đến các trung tâm sửa chữa, gara ô tô uy tín như Sài Gòn Xe Hơi để được hỗ trợ lắp đặt chuyên nghiệp, đảm bảo an toàn và hiệu quả. Việc lắp đặt không đúng cách có thể gây hư hỏng hệ thống điện của xe hoặc camera.
Một Số Lỗi Thường Gặp Trên Camera Lùi và Cách Khắc Phục
Ngay cả những hệ thống camera lùi chất lượng cao cũng có thể gặp phải một số sự cố trong quá trình sử dụng. Hiểu rõ về cấu tạo camera lùi xe ô tô giúp bạn dễ dàng chẩn đoán và khắc phục.
1. Lỗi Màn Hình Không Hiển Thị Hình Ảnh
- Triệu chứng: Khi vào số lùi, màn hình không hiển thị hình ảnh từ camera, có thể chỉ hiển thị màu đen, chữ “No Signal” hoặc không có bất kỳ phản ứng nào.
- Nguyên nhân:
- Lỏng/Đứt dây nguồn: Nguồn điện không được cấp đến camera hoặc màn hình.
- Lỏng/Đứt dây tín hiệu AV: Tín hiệu hình ảnh không được truyền đến màn hình.
- Dây kích (trigger wire) không được đấu nối hoặc bị lỏng: Màn hình không nhận được tín hiệu để tự động chuyển chế độ.
- Camera hoặc màn hình bị hỏng: Các bộ phận bên trong đã bị lỗi.
- Cầu chì bị đứt: Do quá tải điện hoặc chập điện.
- Cách khắc phục:
- Kiểm tra tất cả các mối nối dây nguồn và dây tín hiệu từ camera đến màn hình, đảm bảo chúng chắc chắn và không bị đứt.
- Kiểm tra dây kích (trigger wire) của màn hình có được nối đúng với nguồn đèn lùi không.
- Sử dụng đồng hồ đo điện (VOM) để kiểm tra xem camera có nhận được nguồn điện 12V khi vào số lùi không.
- Nếu các bước trên không giải quyết được vấn đề, có thể camera hoặc màn hình đã bị hỏng và cần thay thế.
- Kiểm tra cầu chì liên quan đến hệ thống camera hoặc đèn lùi.
2. Camera Bị Nhiễu, Lỗi Tín Hiệu
- Triệu chứng: Hình ảnh trên màn hình bị chập chờn, nhiễu hạt, có sọc ngang/dọc, hoặc màu sắc không chuẩn.
- Nguyên nhân:
- Nguồn điện không ổn định: Điện áp không đủ hoặc có dao động lớn.
- Chất lượng dây dẫn kém: Dây tín hiệu không tốt, bị lão hóa hoặc bị nhiễu điện từ.
- Tiếp xúc kém tại các mối nối: Mối nối bị oxy hóa hoặc lỏng lẻo.
- Nhiễu điện từ: Từ các thiết bị điện tử khác trên xe hoặc môi trường bên ngoài.
- Camera bị lỗi: Bộ xử lý tín hiệu bên trong camera bị hỏng.
- Cách khắc phục:
- Kiểm tra lại chất lượng dây dẫn, thay thế bằng dây cáp chất lượng cao hơn nếu cần.
- Kiểm tra và làm sạch các mối nối, đảm bảo tiếp xúc tốt.
- Nếu là camera không dây, đảm bảo không có vật cản lớn giữa bộ phát và bộ thu, tránh xa các nguồn gây nhiễu sóng mạnh.
- Cân nhắc lắp thêm bộ lọc nhiễu nguồn (noise filter) nếu nguyên nhân là do nguồn điện không ổn định.
- Nếu nghi ngờ camera bị hỏng, hãy mang đến trung tâm bảo hành hoặc sửa chữa.
3. Camera Bị Mờ, Không Rõ Nét
- Triệu chứng: Hình ảnh từ camera không sắc nét, bị mờ, có thể có lớp sương mù hoặc bụi bẩn.
- Nguyên nhân:
- Ống kính bị bẩn: Bám bụi, bùn đất, vết nước khô hoặc sương đọng trên bề mặt ống kính.
- Ống kính bị trầy xước: Do va chạm hoặc vệ sinh không đúng cách.
- Cảm biến hình ảnh bị lỗi: Khả năng thu nhận ánh sáng và xử lý hình ảnh bị suy giảm.
- Nước đọng bên trong: Do camera bị hở, không đạt chuẩn chống nước, khiến hơi nước hoặc nước lọt vào.
- Cách khắc phục:
- Vệ sinh ống kính: Dùng vải mềm và dung dịch vệ sinh chuyên dụng để lau sạch bề mặt ống kính. Tránh dùng vật cứng hoặc hóa chất mạnh.
- Kiểm tra độ ẩm: Nếu có hơi nước bên trong, thử để camera ở nơi khô ráo thoáng mát để hơi nước bay hơi. Nếu tình trạng tiếp diễn, có thể camera bị hở và cần được kiểm tra, sửa chữa hoặc thay thế.
- Nếu ống kính bị trầy xước nặng hoặc cảm biến bị lỗi, cách tốt nhất là thay thế camera mới để đảm bảo chất lượng hình ảnh.
4. Camera Lùi Hoạt Động Không Ổn Định
- Triệu chứng: Camera lúc hoạt động, lúc không; hình ảnh giật lag hoặc chậm trễ.
- Nguyên nhân:
- Nguồn điện chập chờn: Do các mối nối lỏng lẻo hoặc hệ thống điện của xe có vấn đề.
- Quá nhiệt: Camera hoạt động liên tục trong môi trường nhiệt độ cao có thể ảnh hưởng đến hiệu suất.
- Lỗi phần mềm/firmware: Ít gặp nhưng có thể xảy ra ở các hệ thống phức tạp.
- Cách khắc phục:
- Kiểm tra lại toàn bộ hệ thống dây dẫn và mối nối.
- Đảm bảo camera được lắp ở vị trí thoáng mát, không bị ánh nắng trực tiếp quá lâu.
- Nếu lỗi do phần mềm, cần cập nhật firmware (nếu có hỗ trợ từ nhà sản xuất) hoặc đưa đến trung tâm sửa chữa.
Nếu đã tự kiểm tra và khắc phục mà vẫn không giải quyết được vấn đề, bạn nên đưa xe đến các gara chuyên nghiệp như Sài Gòn Xe Hơi để được các kỹ thuật viên kiểm tra và xử lý một cách triệt để, đảm bảo hệ thống camera lùi hoạt động ổn định và an toàn.
Khắc phục các lỗi thường gặp về cấu tạo camera lùi xe ô tô
Hiểu rõ cấu tạo camera lùi xe ô tô là bước đầu tiên để bạn có thể tận dụng tối đa tiện ích và khắc phục các sự cố một cách hiệu quả. Với những thông tin chi tiết trên, hy vọng bạn đọc đã có cái nhìn toàn diện hơn về thiết bị an toàn quan trọng này. Lái xe an toàn luôn là ưu tiên hàng đầu, và một hệ thống camera lùi hoạt động tốt chắc chắn sẽ góp phần đáng kể vào điều đó.
