Trong bối cảnh ngành công nghiệp ô tô không ngừng phát triển, đặc biệt là sự trỗi dậy mạnh mẽ của xe điện, hệ thống điện thân xe ô tô đã trở thành một phần không thể thiếu, quyết định đến sự tiện nghi, an toàn và trải nghiệm người dùng. Đây không chỉ là tập hợp các đường dây và công tắc, mà là một mạng lưới phức tạp của các bộ điều khiển điện tử, cảm biến và cơ cấu chấp hành, hoạt động nhịp nhàng để quản lý mọi chức năng từ đèn chiếu sáng đến hệ thống giải trí, nâng cao hiệu suất và khả năng vận hành thông minh của xe.
Tổng quan về Hệ thống điện thân xe ô tô hiện đại
Hệ thống điện thân xe ô tô (Body Electrical System) là một thuật ngữ rộng, bao gồm tất cả các hệ thống điện tử và điện không liên quan trực tiếp đến động cơ, truyền động hay hệ thống pin chính (đối với xe điện). Chức năng chính của nó là điều khiển các thiết bị tiện nghi, an toàn, thông tin và giải trí trong khoang lái và ngoại thất xe, đảm bảo người lái và hành khách có trải nghiệm tốt nhất. Trên các dòng xe hiện đại, đặc biệt là ô tô điện, hệ thống này ngày càng trở nên phức tạp với sự tích hợp của nhiều công nghệ tiên tiến, từ các mô đun điều khiển thông minh đến mạng giao tiếp tốc độ cao. Sự phát triển của hệ thống này phản ánh xu hướng xe hơi trở thành những “thiết bị thông minh” trên bánh xe.
Các thành phần chính của Hệ thống điện thân xe ô tô
Một hệ thống điện thân xe ô tô điển hình bao gồm nhiều mô đun và hệ thống con, mỗi bộ phận đảm nhiệm một vai trò cụ thể nhưng đều liên kết chặt chẽ với nhau. Sự phối hợp giữa chúng tạo nên một tổng thể hoạt động hiệu quả và an toàn.
Bộ điều khiển điện thân xe tích hợp (IBU)
Bộ điều khiển điện thân xe tích hợp (Integrated Body Control Unit – IBU) đóng vai trò trung tâm trong việc quản lý các chức năng điện tử của thân xe. Đây là một mô đun điều khiển điện tử (ECU) đa năng, được thiết kế để thay thế nhiều ECU riêng lẻ, từ đó giảm thiểu số lượng dây dẫn, tăng độ tin cậy và tối ưu hóa không gian. IBU thường chịu trách nhiệm điều khiển các hệ thống cơ bản như đèn chiếu sáng ngoại thất và nội thất, cần gạt nước, khóa cửa trung tâm, cửa sổ điện, gương chiếu hậu điều chỉnh điện và nhiều tiện ích khác. Sự tích hợp này giúp đơn giản hóa kiến trúc điện của xe và cải thiện khả năng chẩn đoán lỗi.

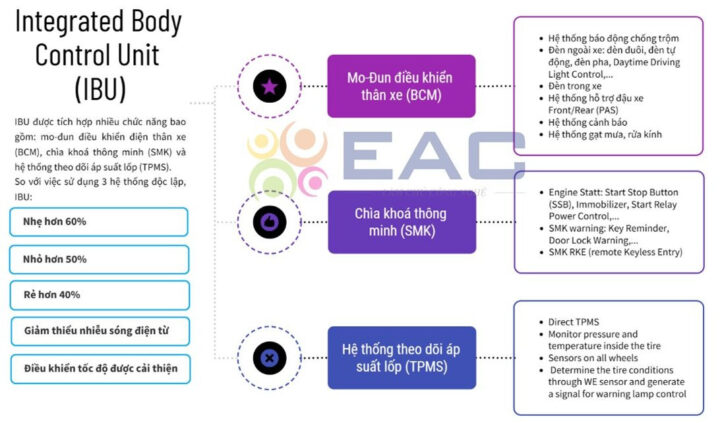

Chức năng của IBU trong hệ thống điện thân xe ô tô
Bộ điều khiển trung tâm tích hợp (ICU)
Bộ điều khiển trung tâm tích hợp (Integrated Central Unit – ICU) đại diện cho một bước tiến trong việc hợp nhất các chức năng điện tử quan trọng. ICU thường tích hợp các vai trò của Hộp đấu dây thông minh (Smart Junction Block – SJB) và Cổng giao tiếp trung tâm (Central Gateway – CGW). Bằng cách kết hợp các chức năng này vào một mô đun duy nhất, ICU tối ưu hóa việc quản lý và điều phối thông tin giữa các hệ thống khác nhau trên xe. Nó là trái tim của mạng lưới thông tin, đảm bảo mọi tín hiệu được truyền tải một cách nhanh chóng và chính xác.

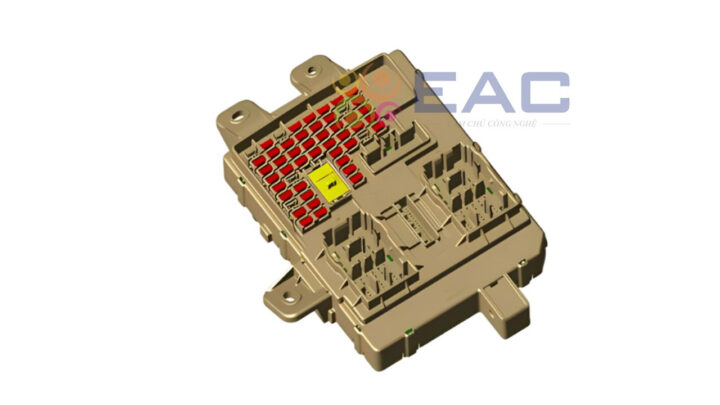

Bộ điều khiển trung tâm ICU trong hệ thống điện ô tô
ICU hoạt động như một cầu nối thông minh, không chỉ xử lý các tín hiệu điều khiển trực tiếp từ người lái mà còn quản lý luồng dữ liệu phức tạp giữa các ECU khác nhau. Trên các mẫu xe hiện đại, đặc biệt là ô tô điện, ICU là yếu tố then chốt giúp hệ thống điện hoạt động ổn định và có khả năng mở rộng. Vai trò của nó càng trở nên quan trọng khi xe ngày càng tích hợp nhiều tính năng thông minh và kết nối.

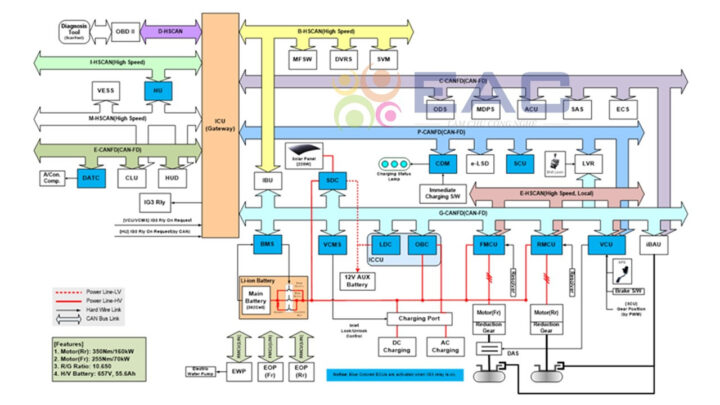

Cấu tạo của bộ ICU trong mạng CAN của hệ thống điện thân xe
Cổng trung tâm (CGW)
Cổng giao tiếp trung tâm (Central Gateway – CGW) là một thành phần không thể thiếu trong các hệ thống điện thân xe ô tô hiện đại, đặc biệt là trên các xe sử dụng kiến trúc mạng phức tạp. CGW hoạt động như một bộ chuyển đổi giao thức mạng CAN, cho phép các bộ điều khiển điện tử (ECU) và các mô đun khác như VCU (Vehicle Control Unit), BMS (Battery Management System), VCMS (Vehicle Charging Management System), DATC (Dual Automatic Temperature Control) giao tiếp và hiểu nhau, dù chúng sử dụng các giao thức CAN khác nhau như D-HSCAN, B-HSCAN, P-CANFD, G-CANFD.
Chức năng chính của CGW bao gồm:
Định tuyến (Routing): CGW chịu trách nhiệm trao đổi thông tin giữa các mạng giao thức khác nhau trên xe. Nó nhận dữ liệu từ một mạng, xử lý và chuyển tiếp đến mạng đích phù hợp, đảm bảo các hệ thống khác nhau có thể tương tác một cách liền mạch. Ví dụ, thông tin từ cảm biến tốc độ có thể được định tuyến từ mạng khung gầm đến mạng thông tin giải trí.
Kiểm soát an ninh mạng (Security Gateway – SGW): Đây là một tính năng bảo mật tiên tiến của CGW. SGW kiểm soát quyền truy cập vào các chức năng đặc biệt và các bộ truyền động của xe, chỉ cho phép truy cập khi được ủy quyền. Điều này cực kỳ quan trọng để ngăn chặn truy cập trái phép hoặc can thiệp vào các hệ thống quan trọng của xe. Ví dụ, máy chẩn đoán cần được ủy quyền qua SGW trước khi có thể truy cập vào mạng CAN để chẩn đoán lỗi hoặc lập trình lại các ECU. Quá trình ủy quyền này thường dựa trên chứng chỉ kỹ thuật số được cấp bởi nhà sản xuất (như Hyundai/KIA) cho các nhà sản xuất máy quét chẩn đoán được phép, và có thể thực hiện ngoại tuyến mà không cần kết nối internet.
Chẩn đoán lỗi: CGW cũng hỗ trợ chức năng chẩn đoán lỗi, thu thập và lưu trữ các mã lỗi từ các hệ thống khác nhau, giúp kỹ thuật viên dễ dàng xác định và khắc phục sự cố.
Khối kết nối thông minh (SJB)
Khối kết nối thông minh (Smart Junction Block – SJB) là một thành phần hiện đại trong hệ thống điện thân xe ô tô, kết hợp chức năng của một hộp cầu chì và rơle thông thường với một số chức năng điều khiển thông minh của IBU. Điểm đặc biệt của SJB là việc sử dụng công nghệ bán dẫn IPS (Intelligent Power Switch) để thay thế vai trò của các cầu chì và rơle cơ truyền thống. Điều này mang lại nhiều lợi ích như kích thước nhỏ gọn hơn, độ bền cao hơn, khả năng chẩn đoán và bảo vệ tốt hơn.

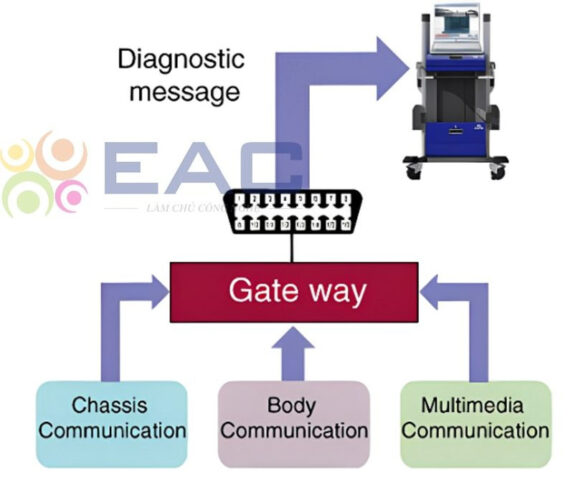

Hệ thống chẩn đoán lỗi trong hệ thống điện thân xe ô tô
SJB có khả năng nhận tín hiệu từ các công tắc thông qua mạng CAN. Từ đó, nó kích hoạt các công tắc nguồn thông minh (IPS) để cung cấp điện cho các hệ thống như đèn pha, đèn hậu, đèn xi nhan, đèn sương mù, v.v. hoặc điều khiển các rơle ảo cho đèn nội thất, còi báo động chống trộm, đèn sương mù phía sau. Ngoài ra, SJB còn tích hợp chức năng bảo vệ quá dòng cho các bộ phận trên xe, giúp ngăn ngừa hư hỏng do dòng điện cao đột ngột.

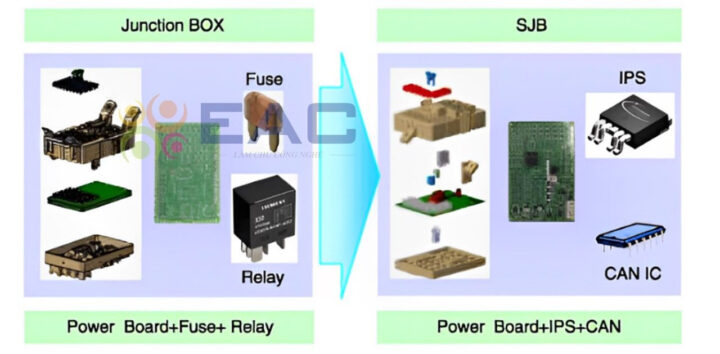

So sánh Smart Junction Block và Junction box thông thường trong hệ thống điện
So với hộp cầu chì truyền thống, SJB mang lại sự linh hoạt và khả năng kiểm soát tốt hơn, cho phép các nhà sản xuất xe tích hợp nhiều tính năng điện tử phức tạp hơn mà vẫn đảm bảo độ tin cậy. Công nghệ IPS giúp giám sát dòng điện một cách chính xác và ngắt mạch nhanh chóng khi phát hiện sự cố, tăng cường an toàn cho toàn bộ hệ thống điện thân xe ô tô.

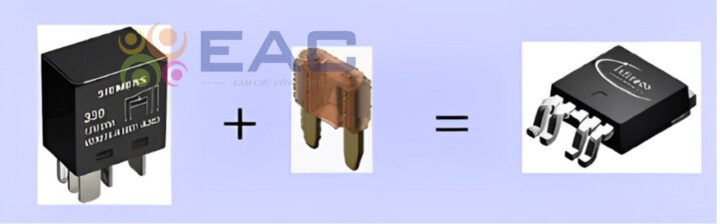

IPS-Intelligent Power Switch, thành phần quan trọng của SJB
Hệ thống giải trí (AVN)
Hệ thống thông tin giải trí (Audio, Video, Navigation – AVN) là một phần quan trọng của hệ thống điện thân xe ô tô hiện đại, cung cấp một giao diện tương tác phong phú giữa người lái và xe. Trên nhiều mẫu xe, hệ thống này được điều khiển thông qua màn hình cảm ứng lớn (ví dụ: 12.3 inch) và các nút điều khiển tích hợp trên vô lăng, cho phép người lái dễ dàng tìm kiếm thông tin, theo dõi tình trạng xe, và điều khiển các chức năng giải trí.
Một hệ thống AVN thường bao gồm ba phần chính:
- Bộ phận tiếp nhận thông tin từ người lái: Gồm các nút điều khiển trên vô lăng, màn hình cảm ứng đa điểm, và các phím điều khiển vật lý nằm dưới màn hình AVN. Chúng cho phép người dùng nhập lệnh và tương tác với hệ thống.
- Bộ phận xử lý: Bao gồm AVN head Unit (đơn vị đầu AVN) và các sub-modules liên quan. Đây là nơi mọi dữ liệu được xử lý, từ tín hiệu âm thanh, hình ảnh đến dữ liệu định vị và thông tin xe.
- Bộ phận vận hành (Output): Các thiết bị xuất ra thông tin hoặc thực hiện chức năng như loa để phát âm thanh, màn hình cảm ứng để hiển thị hình ảnh và thông tin, cổng USB để kết nối thiết bị ngoại vi.
Hệ thống AVN không chỉ mang lại sự tiện nghi mà còn đóng góp vào trải nghiệm lái xe an toàn hơn bằng cách cung cấp thông tin rõ ràng và cho phép người lái tập trung vào đường đi.

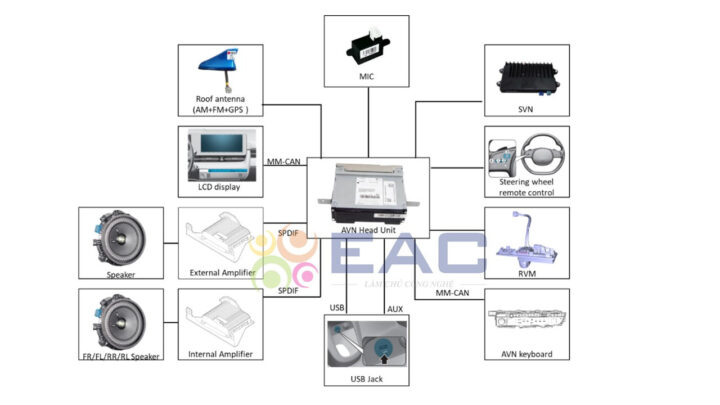

Hệ thống giải trí AVN trong khoang nội thất ô tô
Hệ thống thông tin (Cluster)
Hệ thống thông tin Cluster, hay còn gọi là cụm đồng hồ kỹ thuật số, đã thay thế hoàn toàn hoặc phần lớn các đồng hồ cơ truyền thống trong các mẫu xe hiện đại. Đây là một màn hình hiển thị kỹ thuật số đa năng, cung cấp cho người lái các thông tin quan trọng về tình trạng vận hành của xe trong mọi chế độ làm việc.
Các thông tin hiển thị trên Cluster thường bao gồm:
- Tốc độ xe: Hiển thị dưới dạng số hoặc kim ảo.
- Tình trạng pin: Mức dung lượng pin còn lại (đối với ô tô điện).
- Quãng đường có thể đi được: Ước tính dựa trên mức pin và phong cách lái.
- Hiệu suất năng lượng điện: Thông tin về mức tiêu thụ hoặc tái tạo năng lượng.
- Các cảnh báo và chỉ báo khác: Đèn báo lỗi, tín hiệu rẽ, trạng thái cửa, nhiệt độ động cơ (nếu có), áp suất lốp, v.v.
Hệ thống Cluster đóng vai trò là giao diện chính để người lái nắm bắt nhanh chóng và chính xác các thông số vận hành, đảm bảo an toàn và hiệu quả khi điều khiển xe. Sự linh hoạt của màn hình kỹ thuật số cho phép tùy chỉnh giao diện hiển thị, ưu tiên các thông tin phù hợp với từng chế độ lái hoặc sở thích cá nhân.

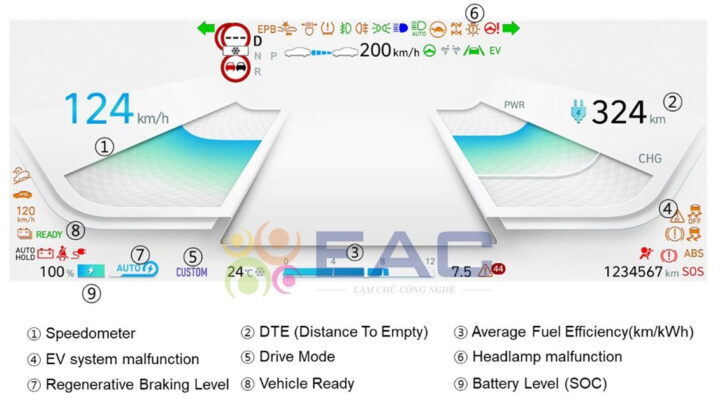

Màn hình Cluster hiển thị thông tin xe trong hệ thống điện thân xe ô tô
Hệ thống điều chỉnh gương chiếu hậu
Hệ thống điều chỉnh gương chiếu hậu là một phần thiết yếu của hệ thống điện thân xe ô tô, mang lại sự tiện lợi và tăng cường an toàn cho người lái. Hệ thống này cho phép người lái điều chỉnh vị trí gương chiếu hậu bên ngoài (gương cánh cửa) một cách dễ dàng từ bên trong khoang lái, mà không cần phải dùng tay.
Các thành phần cơ bản của hệ thống bao gồm:
- Công tắc điều chỉnh gương: Thường được đặt trên táp lô hoặc cánh cửa bên tài xế, cho phép người lái chọn gương cần điều chỉnh (trái/phải) và sau đó di chuyển gương theo các hướng lên/xuống/trái/phải thông qua một joystick hoặc các nút bấm.
- Mô tơ điều chỉnh gương: Mỗi gương chiếu hậu được trang bị một hoặc nhiều mô tơ nhỏ để thay đổi góc phản chiếu. Các mô tơ này nhận tín hiệu từ công tắc thông qua một mô đun điều khiển, thường là IBU hoặc SJB.
- Hệ thống dây điện: Kết nối công tắc, mô đun điều khiển và các mô tơ.
Trên một số xe cao cấp, hệ thống điều chỉnh gương còn tích hợp thêm các tính năng như gập gương điện, sấy gương, hoặc nhớ vị trí gương liên kết với cài đặt ghế ngồi. Sự tích hợp vào mạng CAN cho phép các chức năng này hoạt động đồng bộ và thông minh hơn.

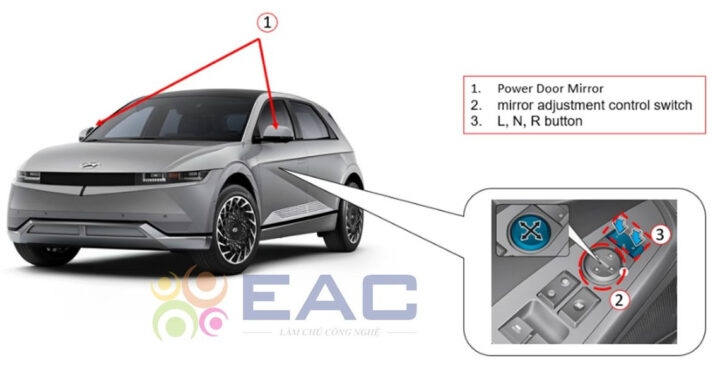

Vị trí các bộ phận trong hệ thống điều chỉnh gương chiếu hậu của ô tô
Thông tin các chân giắc của công tắc điều chỉnh gương chiếu hậu là chi tiết quan trọng đối với kỹ thuật viên để chẩn đoán và sửa chữa hệ thống. Việc hiểu rõ sơ đồ mạch điện giúp xác định các đường tín hiệu, nguồn cấp và nối đất, đảm bảo gương hoạt động chính xác.
Mô tơ điều chỉnh gương chiếu hậu, mặc dù nhỏ, là bộ phận cơ khí quan trọng giúp gương chuyển động. Các mô tơ này thường là loại mô tơ bước hoặc mô tơ DC nhỏ, được điều khiển chính xác để đạt được góc nhìn mong muốn.

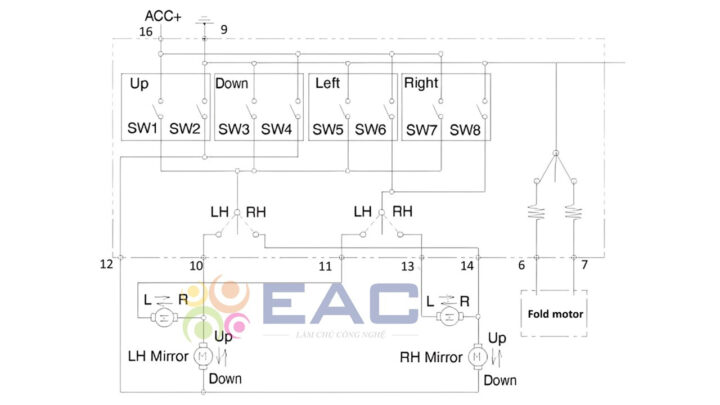

Sơ đồ mạch điện điều khiển gương chiếu hậu trong hệ thống điện thân xe
Sơ đồ mạch điện cung cấp cái nhìn tổng quan về cách các thành phần này kết nối và giao tiếp với nhau trong hệ thống điện thân xe ô tô.
Mô tơ điều chỉnh gương chiếu hậu ô tô
Hệ thống nâng hạ kính
Hệ thống nâng hạ kính cửa sổ điện là một tiện ích tiêu chuẩn trên hầu hết các mẫu xe hiện đại, nâng cao đáng kể sự tiện nghi cho người lái và hành khách. Hệ thống này cho phép đóng mở cửa sổ một cách dễ dàng và nhanh chóng chỉ bằng một nút bấm.
Các thành phần chính bao gồm:
- Công tắc điều chỉnh kính: Có các công tắc riêng lẻ trên mỗi cánh cửa và một bảng điều khiển chính trên cửa người lái. Bảng điều khiển của người lái thường có khả năng điều khiển tất cả các cửa sổ, cùng với công tắc khóa cửa sổ điện để ngăn hành khách (đặc biệt là trẻ em) thao tác.
- Mô tơ nâng hạ kính: Mỗi cửa sổ được trang bị một mô tơ điện nhỏ kết nối với cơ cấu nâng hạ kính. Mô tơ này nhận lệnh từ công tắc thông qua mô đun điều khiển (ví dụ: IBU hoặc SJB) để cuộn hoặc hạ kính.
- Mô đun điều khiển cửa: Trên nhiều xe, mỗi cửa có một mô đun điều khiển riêng để quản lý mô tơ kính, khóa cửa, và các chức năng khác của cửa.

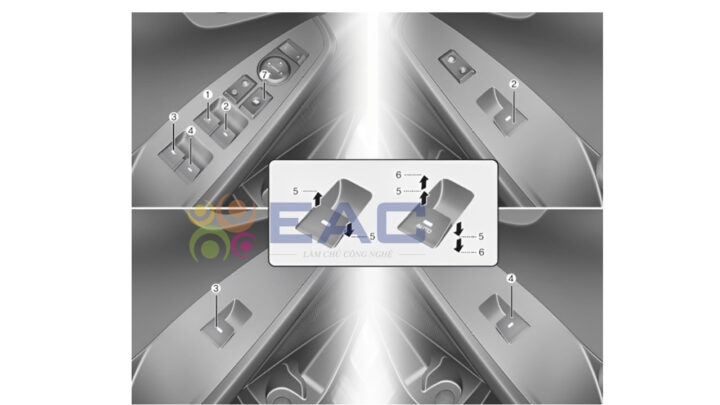

Công tắc điều chỉnh kính trong hệ thống điện thân xe ô tô
Trên hình ảnh là các công tắc cửa sổ điện: (1) Cửa người lái, (2) Cửa hành khách phía trước, (3) Cửa sau (trái), (4) Cửa sau (phải). Các chức năng cơ bản là (5) Mở và đóng cửa sổ, và (6) Chức năng cửa sổ điện tự động (một chạm). (7) Công tắc khóa cửa sổ điện là tính năng an toàn quan trọng.
Thông tin chi tiết về các chân giắc trên công tắc và mô tơ nâng hạ kính là cực kỳ quan trọng cho việc bảo dưỡng và sửa chữa. Các chân giắc này đảm bảo tín hiệu điều khiển và nguồn điện được truyền tải chính xác đến mô tơ.
Mô tơ nâng hạ kính được thiết kế để hoạt động bền bỉ, chịu được tải trọng nâng hạ kính hàng nghìn lần trong suốt vòng đời xe. Các mô tơ này thường có bộ phận bảo vệ quá nhiệt để tránh hư hỏng khi hoạt động quá tải.

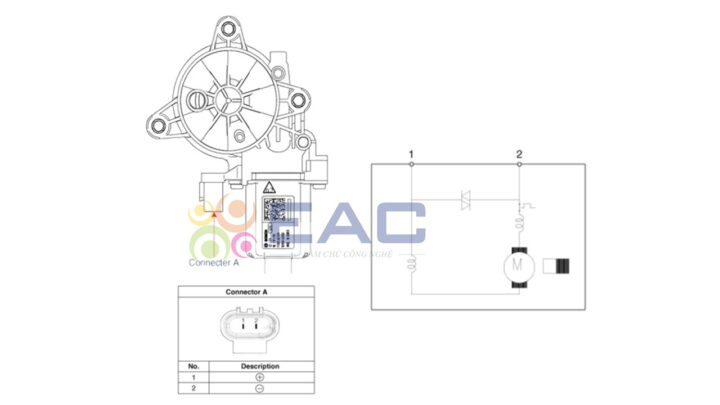

Thông tin của mô tơ nâng hạ kính ghế hành khách trong hệ thống điện thân xe ô tô
Các thông số kỹ thuật của mô tơ nâng hạ kính phía trước thường có thể khác biệt so với kính sau do kích thước và trọng lượng kính khác nhau. Điều này cần được lưu ý khi thay thế hoặc sửa chữa.

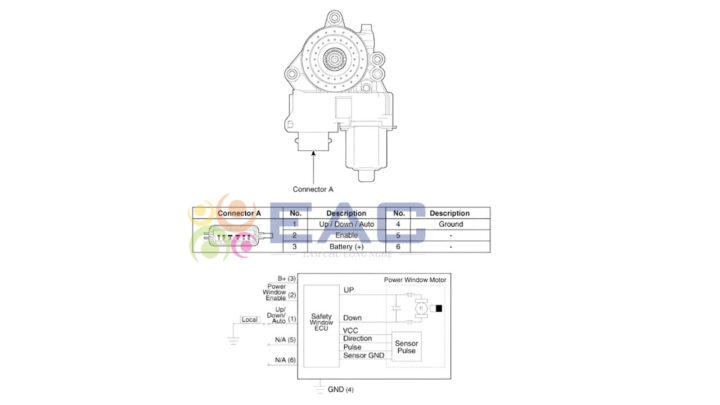

Thông tin của mô tơ nâng hạ kính phía trước trong hệ thống điện thân xe ô tô
Hệ thống chiếu sáng
Hệ thống chiếu sáng là một phần quan trọng không thể thiếu của hệ thống điện thân xe ô tô, đảm bảo khả năng quan sát cho người lái và giúp xe được các phương tiện khác nhận biết. Hệ thống này bao gồm cả đèn chiếu sáng ngoại thất và nội thất, mỗi loại có mục đích và chức năng riêng.
Các loại đèn chính và vai trò của chúng:
- Đèn pha (Headlights): Cung cấp ánh sáng chính cho phía trước xe, bao gồm đèn chiếu gần (low beam) và đèn chiếu xa (high beam) để lái xe vào ban đêm hoặc trong điều kiện thiếu sáng. Công nghệ LED, Xenon, và Halogen là phổ biến. Các hệ thống hiện đại còn có đèn pha thích ứng (Adaptive Headlight System) tự động điều chỉnh hướng và cường độ chùm sáng.
- Đèn hậu (Tail lights): Đặt ở phía sau xe, giúp xe được nhận diện từ phía sau, đặc biệt là vào ban đêm.
- Đèn tín hiệu rẽ (Turn signals): Báo hiệu ý định chuyển hướng hoặc chuyển làn của người lái.
- Đèn sương mù (Fog lights): Cung cấp ánh sáng bổ trợ trong điều kiện sương mù dày đặc hoặc mưa lớn.
- Đèn phanh (Brake lights): Tự động sáng khi người lái đạp phanh, cảnh báo xe phía sau.
- Đèn lùi (Reverse lights): Sáng khi xe vào số lùi, báo hiệu xe đang di chuyển lùi và chiếu sáng khu vực phía sau xe.
- Đèn nội thất: Bao gồm đèn trần, đèn đọc sách, đèn bảng điều khiển, đèn chiếu sáng khoang hành lý, tạo sự tiện nghi và an toàn khi sử dụng xe vào ban đêm.

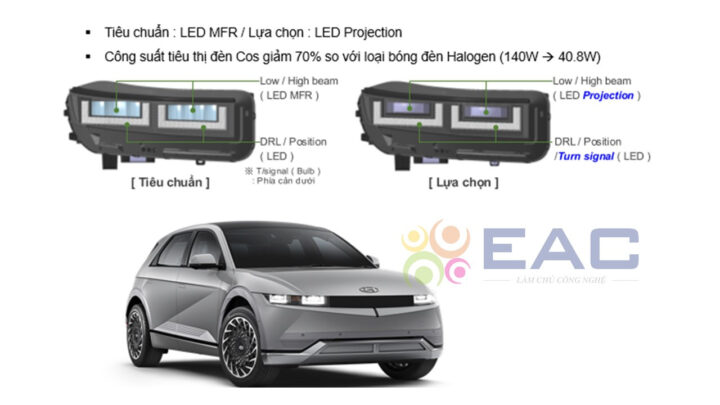

Thông tin hệ thống đèn sử dụng trên xe ô tô
Hệ thống chiếu sáng hiện đại được điều khiển bởi IBU hoặc SJB, có thể tích hợp cảm biến ánh sáng để tự động bật/tắt đèn pha, hoặc điều chỉnh cường độ chiếu sáng dựa trên điều kiện môi trường. Sơ đồ mạch điện của hệ thống chiếu sáng rất phức tạp, với nhiều rơle, cầu chì, và đường dây tín hiệu.

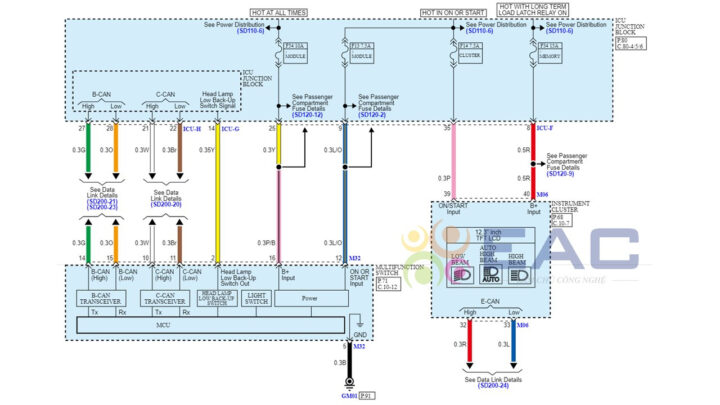

Sơ đồ mạch điện hệ thống chiếu sáng của ô tô – Phần 1
Việc hiểu rõ sơ đồ này giúp ích rất nhiều trong việc chẩn đoán các lỗi liên quan đến đèn, từ đứt bóng đến sự cố ở các mô đun điều khiển.
Công tắc tổ hợp (Multifunction switch)
Công tắc tổ hợp, hay còn gọi là công tắc đa chức năng, là một bộ phận điều khiển quan trọng trong hệ thống điện thân xe ô tô, được gắn vào cột lái, phía sau vô lăng. Nó được thiết kế để tích hợp nhiều chức năng điều khiển khác nhau vào một cụm duy nhất, giúp người lái dễ dàng thao tác mà không cần rời tay khỏi vô lăng quá nhiều.
Các chức năng thường được tích hợp trong công tắc tổ hợp bao gồm:
- Đèn báo nguy hiểm (Hazard): Bật/tắt đèn cảnh báo khẩn cấp.
- Tín hiệu rẽ (Turn signals): Báo hiệu rẽ trái hoặc rẽ phải.
- Cần gạt mưa và rửa kính chắn gió: Điều khiển tốc độ gạt mưa, chế độ gạt liên tục hoặc ngắt quãng, và chức năng phun nước rửa kính.
- Bật/tắt đèn pha và điều chỉnh cường độ đèn: Bao gồm chuyển đổi giữa đèn chiếu gần và chiếu xa, và trên một số xe còn có chức năng điều khiển đèn tự động.
- Kiểm soát hành trình (Cruise control): Điều khiển các chức năng liên quan đến duy trì tốc độ ổn định của xe.

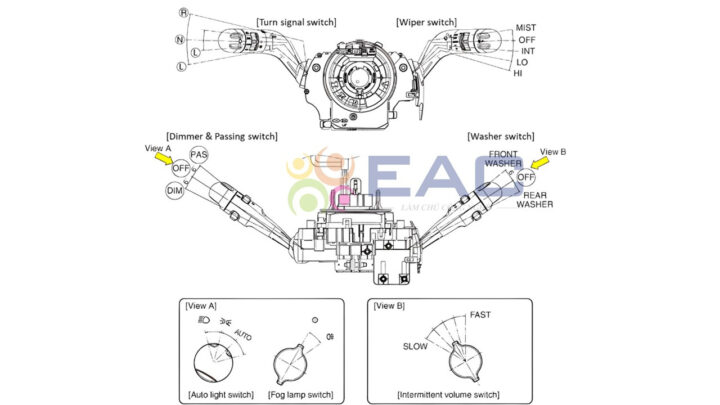

Công tắc tổ hợp trong hệ thống điện thân xe ô tô
Công tắc tổ hợp giao tiếp với các mô đun điều khiển khác thông qua mạng CAN, gửi tín hiệu về ý định của người lái để các hệ thống tương ứng được kích hoạt. Sự tích hợp này không chỉ tối ưu hóa thiết kế nội thất mà còn cải thiện trải nghiệm lái xe bằng cách tập trung các điều khiển thường xuyên sử dụng vào một vị trí thuận tiện.

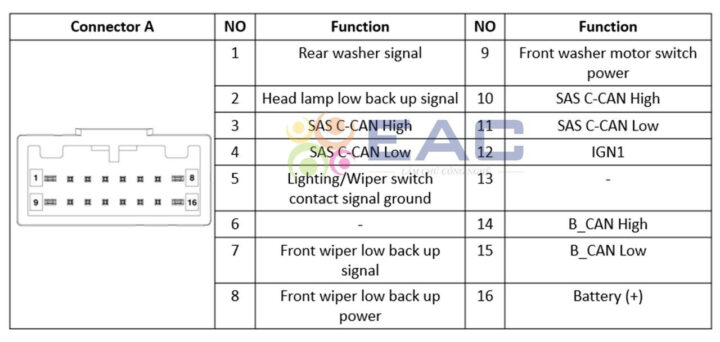

Thông tin các chân giắc trên công tắc tổ hợp
Thông tin về các chân giắc trên công tắc tổ hợp là cần thiết để kỹ thuật viên có thể kiểm tra tín hiệu đầu ra và xác định lỗi khi các chức năng liên quan không hoạt động.
Hệ thống mạng CAN trong Hệ thống điện thân xe ô tô
Hệ thống mạng CAN (Controller Area Network) là xương sống giao tiếp của hệ thống điện thân xe ô tô hiện đại, đặc biệt là trên các xe phức tạp như Hyundai Ioniq 5 được đề cập trong bài viết gốc. Mạng CAN cho phép các thành phần điện tử trên xe, bao gồm các cảm biến, bộ điều khiển động cơ, hệ thống phanh, hệ thống treo, hệ thống giải trí và các hệ thống khác, truyền tải dữ liệu một cách hiệu quả và đồng bộ. Nó giảm đáng kể số lượng dây dẫn cần thiết so với kiến trúc điện truyền thống, đồng thời tăng cường độ tin cậy và tốc độ truyền thông tin.
Trên Hyundai Ioniq 5, hệ thống mạng CAN được thiết kế với nhiều đường truyền dữ liệu khác nhau, phân chia thành các loại mạng CAN tốc độ cao (HS – High Speed) và mạng CAN tốc độ linh hoạt (FD – Flexible Data rate), mỗi loại phục vụ cho các mục đích cụ thể:
- D-HSCAN (Diagnostic High-Speed CAN): Sử dụng chủ yếu cho mục đích chẩn đoán, cho phép các thiết bị chẩn đoán kết nối và đọc/ghi dữ liệu từ các ECU.
- I-HSCAN và M-HSCAN (Infotainment/Multimedia High-Speed CAN): Dành cho hệ thống thông tin và giải trí, đảm bảo truyền tải dữ liệu nhanh chóng cho âm thanh, video, và điều hướng.
- B-HSCAN (Body High-Speed CAN): Được sử dụng để kết nối các thiết bị điện thân xe, bao gồm IBU, SJB, các mô đun cửa, đèn, và gương. Đây là mạng chính cho các chức năng tiện nghi và an toàn trong cabin.
- E-CANFD (Engine/Electric Powertrain CAN FD): Liên kết bộ điều khiển điều hòa không khí với hệ thống thông tin, và có thể bao gồm các thành phần liên quan đến động cơ (đối với xe hybrid) hoặc hệ thống điện.
- C-CANFD (Chassis CAN FD): Sử dụng trong việc kết nối các hệ thống khung gầm như hệ thống treo, lái, phanh (ABS, ESC), đảm bảo an toàn và ổn định vận hành.
- P-CANFD (Powertrain CAN FD): Kết nối giao tiếp giúp VCU (Vehicle Control Unit) nắm được vị trí tay số và trạng thái dừng đỗ của xe, liên quan trực tiếp đến hệ thống truyền động.
- G-CANFD (Gateway CAN FD): Sử dụng trong hệ thống điều khiển động cơ, sạc, và quản lý pin (BMS), đảm bảo các thông tin quan trọng về năng lượng và vận hành được truyền tải nhanh chóng và đáng tin cậy.

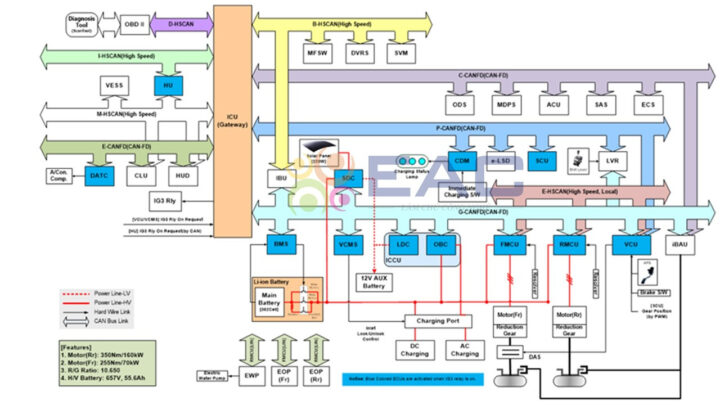

Sơ đồ hệ thống mạng CAN trong ô tô điện
Sơ đồ hệ thống mạng CAN minh họa sự phức tạp và mức độ tích hợp của các hệ thống trên xe. Mạng CAN không chỉ cho phép các thành phần trao đổi thông tin mà còn giúp điều khiển các chức năng của xe một cách hiệu quả và đồng bộ, tối ưu hóa hiệu suất và nâng cao trải nghiệm người dùng. Việc sử dụng nhiều loại CAN với tốc độ và mục đích khác nhau giúp phân bổ tải dữ liệu, đảm bảo không có tắc nghẽn thông tin trong hệ thống. Đây là một yếu tố then chốt cho sự phát triển của ô tô điện và xe tự lái.
Vai trò và Tầm quan trọng của Hệ thống điện thân xe ô tô hiện đại
Hệ thống điện thân xe ô tô hiện đại đóng vai trò then chốt trong việc định hình trải nghiệm lái xe, vượt xa các chức năng cơ bản. Nó là yếu tố quyết định đến sự an toàn, tiện nghi, khả năng kết nối và thậm chí là tính bền vững của phương tiện.
Thứ nhất, về an toàn, hệ thống điện thân xe quản lý các đèn chiếu sáng quan trọng, còi, gương chiếu hậu và cửa sổ, tất cả đều góp phần vào tầm nhìn và khả năng cảnh báo. Các tính năng an ninh như khóa cửa trung tâm, hệ thống chống trộm cũng phụ thuộc vào hệ thống này. Trên các xe tiên tiến, nó còn tích hợp với các hệ thống hỗ trợ lái xe (ADAS) như cảnh báo điểm mù, camera lùi, và cảm biến đỗ xe, cung cấp thông tin quan trọng giúp người lái tránh va chạm.
Thứ hai, về tiện nghi, mọi chức năng mang lại sự thoải mái cho người dùng đều được điều khiển bởi hệ thống điện thân xe. Từ việc điều chỉnh ghế ngồi, điều hòa không khí, đến hệ thống giải trí đa phương tiện (AVN), nâng hạ kính cửa sổ, tất cả đều hoạt động nhờ vào các mô đun điều khiển điện tử phức tạp. Sự tiện nghi này không chỉ tăng sự hài lòng mà còn giảm bớt căng thẳng khi lái xe đường dài.
Thứ ba, khả năng kết nối và thông minh của xe hơi hiện đại phụ thuộc rất nhiều vào hệ thống điện thân xe. Mạng CAN tốc độ cao cho phép các mô đun giao tiếp liên tục, tạo điều kiện cho các tính năng như cập nhật phần mềm qua mạng (OTA – Over-The-Air), kết nối smartphone, và các dịch vụ dựa trên đám mây.
Cuối cùng, trên các dòng ô tô điện, hệ thống điện thân xe ô tô còn đóng góp vào hiệu quả năng lượng. Việc quản lý thông minh các phụ tải điện, tối ưu hóa hoạt động của đèn LED, và các cảm biến tiêu thụ năng lượng thấp giúp kéo dài phạm vi hoạt động của xe. Sự đáng tin cậy và khả năng chẩn đoán lỗi của hệ thống này cũng là yếu tố sống còn để duy trì hiệu suất và giảm chi phí bảo dưỡng. Một ví dụ điển hình cho tầm quan trọng của nó là khả năng của Sài Gòn Xe Hơi trong việc cung cấp các giải pháp đào tạo và sửa chữa chuyên sâu về hệ thống điện thân xe, đáp ứng nhu cầu ngày càng cao của thị trường.
Xu hướng phát triển của Hệ thống điện thân xe ô tô
Tương lai của hệ thống điện thân xe ô tô đang hướng tới sự tích hợp sâu rộng, thông minh hóa và khả năng kết nối cao. Với sự tiến bộ không ngừng của công nghệ, chúng ta có thể thấy một số xu hướng chính định hình sự phát triển này.
Đầu tiên là sự tích hợp và hợp nhất mô đun. Thay vì nhiều ECU riêng lẻ, các nhà sản xuất đang chuyển sang kiến trúc điện tử tập trung hơn với ít mô đun hơn nhưng có khả năng xử lý và điều khiển đa chức năng. Các bộ điều khiển trung tâm như ICU sẽ trở nên mạnh mẽ hơn, quản lý nhiều hệ thống con một cách hiệu quả, giúp giảm trọng lượng dây dẫn và tăng độ tin cậy.
Thứ hai là sự phát triển của kiến trúc xe phần mềm định nghĩa (Software-Defined Vehicles – SDV). Trong tương lai, phần lớn các chức năng của hệ thống điện thân xe sẽ được điều khiển bởi phần mềm, cho phép cập nhật tính năng mới, cải thiện hiệu suất và tùy chỉnh trải nghiệm người dùng thông qua các bản cập nhật qua mạng (OTA). Điều này sẽ biến chiếc xe thành một nền tảng linh hoạt, có thể thích nghi và phát triển theo thời gian.
Thứ ba là tăng cường an ninh mạng (Cybersecurity). Với sự gia tăng của khả năng kết nối và các tính năng thông minh, nguy cơ bị tấn công mạng cũng tăng lên. Các hệ thống như Security Gateway trong CGW sẽ ngày càng được củng cố để bảo vệ các chức năng quan trọng của xe khỏi các truy cập trái phép.
Thứ tư là sự tăng cường ứng dụng cảm biến và trí tuệ nhân tạo (AI). Cảm biến sẽ ngày càng được tích hợp sâu rộng để thu thập dữ liệu về môi trường xung quanh và trạng thái hoạt động của xe. AI sẽ xử lý dữ liệu này để đưa ra các quyết định thông minh hơn, từ điều chỉnh ánh sáng nội thất theo tâm trạng người lái đến tối ưu hóa hiệu suất của các hệ thống phụ trợ.
Cuối cùng, sự phát triển của hệ thống quản lý năng lượng thông minh là đặc biệt quan trọng đối với ô tô điện. Hệ thống điện thân xe sẽ cần quản lý năng lượng hiệu quả hơn, phân bổ nguồn điện tối ưu cho các phụ tải, giảm thiểu tiêu thụ năng lượng không cần thiết để tối đa hóa phạm vi hoạt động của xe. Những xu hướng này hứa hẹn mang lại những chiếc xe không chỉ tiện nghi và an toàn hơn mà còn thông minh và thích ứng hơn với nhu cầu của người dùng.
Hệ thống điện thân xe ô tô không chỉ là tập hợp các linh kiện và mạch điện, mà là kết quả của sự tiến bộ không ngừng trong nghiên cứu và ứng dụng công nghệ cao. Nhận thức rõ vai trò và cách thức hoạt động của hệ thống này sẽ giúp chúng ta tận dụng tối đa lợi ích của ô tô, đặc biệt là ô tô điện, góp phần vào việc bảo vệ môi trường và xây dựng một tương lai giao thông bền vững.
