Hiểu Rõ Mạch Điện Xe Ô Tô: Cấu Tạo, Nguyên Lý và Bảo Dưỡng Hiệu Quả

Mạch điện xe ô tô là trái tim của mọi phương tiện hiện đại, đảm bảo mọi chức năng từ khởi động đến vận hành các hệ thống phức tạp đều diễn ra trơn tru. Việc nắm vững cấu tạo, nguyên lý hoạt động và cách bảo dưỡng, kiểm tra hệ thống điện không chỉ giúp chủ xe chủ động hơn trong việc duy trì hiệu suất xe mà còn kịp thời phát hiện và khắc phục các sự cố, tránh những hỏng hóc nghiêm trọng và tốn kém. Bài viết này sẽ đi sâu vào từng khía cạnh của hệ thống mạch điện trên ô tô, từ những thành phần cơ bản đến các phương pháp chẩn đoán chuyên sâu.

Tổng Quan Về Mạch Điện Xe Ô Tô

Hệ thống mạch điện xe ô tô hiện đại ngày càng trở nên phức tạp với sự tích hợp của nhiều công nghệ tiên tiến. Nó không chỉ đơn thuần là nguồn cung cấp năng lượng mà còn là mạng lưới thông tin điều khiển toàn bộ hoạt động của xe. Từ việc khởi động động cơ, cung cấp ánh sáng, duy trì hệ thống giải trí cho đến việc điều khiển các hệ thống an toàn như ABS, túi khí, mọi thứ đều phụ thuộc vào một hệ thống điện hoạt động ổn định và chính xác. Hiểu rõ về mạch điện không chỉ dành cho thợ sửa chữa chuyên nghiệp mà còn vô cùng hữu ích cho mỗi chủ xe.

Sự phát triển không ngừng của công nghệ ô tô đã biến mạch điện từ những sơ đồ đơn giản thành một hệ thống tích hợp cao, với hàng ngàn cảm biến, bộ chấp hành và bộ điều khiển điện tử (ECU) giao tiếp liên tục. Mỗi bộ phận này đều đóng vai trò quan trọng, đảm bảo xe hoạt động hiệu quả, tiết kiệm nhiên liệu và an toàn tối đa. Bất kỳ sự cố nào trong mạch điện đều có thể dẫn đến các vấn đề từ nhỏ như đèn không sáng đến nghiêm trọng như xe không thể khởi động hoặc mất kiểm soát.

Các Thành Phần Chính Của Hệ Thống Điện Ô Tô

Để hiểu sâu về mạch điện xe ô tô, cần nắm rõ các thành phần cấu thành nên hệ thống này. Mỗi thành phần có vai trò riêng biệt nhưng đều liên kết chặt chẽ với nhau, tạo nên một mạng lưới hoạt động đồng bộ.

Nguồn Điện và Hệ Thống Nạp

Nguồn điện chính của xe ô tô bao gồm ắc quy và máy phát điện.

Ắc quy: Là bộ phận lưu trữ năng lượng điện, cung cấp điện áp ban đầu để khởi động động cơ và duy trì các hệ thống điện khi động cơ chưa hoạt động hoặc khi máy phát điện không đủ tải. Ắc quy thường có điện áp 12V (đối với xe con) và 24V (đối với xe tải hoặc xe bus).
Máy phát điện (Alternator): Sau khi động cơ khởi động, máy phát điện sẽ hoạt động để tạo ra dòng điện xoay chiều, sau đó được chỉnh lưu thành dòng điện một chiều để nạp lại cho ắc quy và cung cấp năng lượng cho toàn bộ hệ thống điện của xe khi xe đang chạy. Máy phát điện đóng vai trò quan trọng trong việc duy trì điện áp ổn định.

Hệ Thống Khởi Động

Hệ thống khởi động có nhiệm vụ biến đổi năng lượng điện từ ắc quy thành năng lượng cơ học để quay trục khuỷu động cơ, giúp động cơ nổ máy.

Motor khởi động (Starter motor): Là một motor điện mạnh mẽ, sử dụng dòng điện lớn từ ắc quy để quay bánh đà của động cơ.
Rơ le khởi động (Starter relay/solenoid): Một công tắc điện từ điều khiển dòng điện lớn đi vào motor khởi động. Khi người lái vặn chìa khóa, dòng điện nhỏ từ ắc quy kích hoạt rơ le, sau đó rơ le đóng mạch cho dòng điện lớn từ ắc quy đến motor khởi động.

Hệ Thống Đánh Lửa (Đối với động cơ xăng)

Hệ thống đánh lửa cung cấp tia lửa điện mạnh để đốt cháy hỗn hợp hòa khí trong buồng đốt, tạo ra công suất cho động cơ.

Bugi: Tạo ra tia lửa điện.
Bobin đánh lửa (Ignition coil): Biến đổi điện áp thấp của ắc quy thành điện áp cao (hàng chục nghìn volt) cần thiết để tạo tia lửa ở bugi.
Bộ chia điện (Distributor – trên xe cũ hơn) hoặc ECU điều khiển đánh lửa trực tiếp (trên xe hiện đại): Điều khiển thời điểm đánh lửa chính xác.

Hệ Thống Chiếu Sáng và Tín Hiệu

Các hệ thống này đảm bảo khả năng quan sát và giao tiếp với các phương tiện khác.

Đèn pha, đèn cốt, đèn sương mù: Chiếu sáng phía trước.
Đèn hậu, đèn phanh, đèn xi nhan: Cung cấp tín hiệu phía sau và hai bên.
Đèn nội thất, đèn bảng điều khiển: Chiếu sáng bên trong xe.
Còi, cần gạt nước, bơm rửa kính: Các hệ thống tín hiệu và hỗ trợ tầm nhìn.

Hệ Thống Điều Khiển Điện Tử (ECU)

Đây là bộ não của xe ô tô hiện đại, bao gồm nhiều bộ điều khiển khác nhau.

ECU động cơ (Engine Control Unit): Điều khiển các thông số hoạt động của động cơ như phun nhiên liệu, đánh lửa, van biến thiên.
ECU hộp số (Transmission Control Unit – TCU): Điều khiển hoạt động của hộp số tự động.
ECU phanh (ABS/ESP Control Unit): Điều khiển hệ thống chống bó cứng phanh (ABS) và cân bằng điện tử (ESP).
ECU túi khí (Airbag Control Unit): Điều khiển việc kích hoạt túi khí khi xảy ra va chạm.
Các cảm biến: Thu thập thông tin về trạng thái hoạt động của xe (tốc độ, nhiệt độ, áp suất, vị trí…).
Các bộ chấp hành (Actuators): Nhận tín hiệu từ ECU và thực hiện các hành động (kim phun, van EGR, mô tơ điều khiển ga…).

Hệ Thống Thông Tin Giải Trí và Tiện Nghi

Radio, đầu CD/DVD, màn hình cảm ứng, hệ thống định vị GPS: Cung cấp thông tin và giải trí.
Hệ thống điều hòa không khí: Điều khiển nhiệt độ và độ ẩm trong cabin.
Kính cửa điện, khóa cửa trung tâm, ghế chỉnh điện: Các tiện ích mang lại sự thoải mái cho người lái và hành khách.

Nguyên Lý Hoạt Động Cơ Bản Của Mạch Điện Xe Ô Tô

Mặc dù có nhiều thành phần phức tạp, nguyên lý cơ bản của mạch điện xe ô tô vẫn dựa trên các định luật vật lý về điện. Dòng điện (Ampe), điện áp (Volt) và điện trở (Ohm) là ba yếu tố cơ bản chi phối hoạt động của toàn bộ hệ thống.

Điện áp (Voltage): Là “áp lực” đẩy dòng điện đi qua mạch. Trong xe ô tô, ắc quy cung cấp điện áp danh định 12V. Điện áp quá thấp có thể khiến các thiết bị hoạt động yếu hoặc không hoạt động, trong khi điện áp quá cao có thể gây hư hỏng.
Dòng điện (Current): Là lượng điện tích di chuyển qua một điểm trong mạch mỗi giây. Dòng điện được tạo ra khi có sự chênh lệch điện áp. Các thiết bị khác nhau yêu cầu lượng dòng điện khác nhau để hoạt động.
Điện trở (Resistance): Là sự cản trở dòng điện trong mạch. Dây dẫn có điện trở thấp, cho phép dòng điện chạy qua dễ dàng. Các thiết bị như bóng đèn, motor có điện trở cao hơn, biến năng lượng điện thành ánh sáng, nhiệt hoặc chuyển động.

Các mạch điện trong xe thường được thiết kế theo kiểu mạch song song hoặc mạch nối tiếp, hoặc kết hợp cả hai.

Mạch nối tiếp: Dòng điện đi qua từng linh kiện một. Nếu một linh kiện bị hỏng (hở mạch), toàn bộ mạch sẽ ngừng hoạt động.
Mạch song song: Mỗi linh kiện có đường dẫn dòng điện riêng. Nếu một linh kiện bị hỏng, các linh kiện khác vẫn có thể hoạt động bình thường. Hầu hết các hệ thống trên ô tô đều sử dụng mạch song song để đảm bảo tính ổn định và an toàn.

Máy phát điện sẽ liên tục sạc ắc quy và cung cấp điện cho các hệ thống khác khi động cơ hoạt động, đảm bảo điện áp luôn ổn định khoảng 13.5V – 14.5V. Các bộ điều khiển điện tử sẽ giám sát và điều chỉnh dòng điện, điện áp đến từng bộ phận, đồng thời giao tiếp với nhau qua các giao thức mạng như CAN Bus để đảm bảo hoạt động đồng bộ và hiệu quả nhất.

Các Loại Sơ Đồ Mạch Điện Ô Tô

Để chẩn đoán và sửa chữa hiệu quả mạch điện xe ô tô, việc đọc và hiểu các loại sơ đồ mạch điện là kỹ năng thiết yếu. Có ba loại sơ đồ chính:

Sơ đồ khối (Block Diagram): Cung cấp cái nhìn tổng quan về hệ thống, thể hiện mối quan hệ chức năng giữa các khối chính (ví dụ: khối động cơ, khối hộp số, khối ABS). Nó giúp người thợ hình dung được tổng thể hệ thống mà không đi sâu vào chi tiết từng dây dẫn.
Sơ đồ nguyên lý (Schematic Diagram): Đây là sơ đồ chi tiết nhất, hiển thị tất cả các linh kiện điện tử (cảm biến, rơ le, ECU, motor, công tắc, cầu chì) và các đường dây kết nối giữa chúng. Sơ đồ này sử dụng các ký hiệu chuẩn quốc tế để biểu diễn linh kiện và thường kèm theo màu sắc, tiết diện dây dẫn, số chân giắc nối. Sơ đồ nguyên lý là công cụ quan trọng nhất để chẩn đoán lỗi chuyên sâu.
Sơ đồ bố trí (Wiring Diagram/Location Diagram): Thể hiện vị trí thực tế của các linh kiện điện, giắc nối và bó dây trên xe. Sơ đồ này thường kèm theo hình ảnh hoặc bản vẽ vị trí, giúp định vị nhanh chóng các bộ phận cần kiểm tra. Nó bổ sung cho sơ đồ nguyên lý bằng cách chỉ ra nơi tìm thấy các điểm kết nối và thành phần trong xe.

Việc kết hợp đọc cả ba loại sơ đồ này giúp người thợ có cái nhìn toàn diện, từ tổng quan đến chi tiết, từ chức năng đến vị trí vật lý, từ đó nâng cao hiệu quả chẩn đoán và sửa chữa.

Các Vấn Đề Thường Gặp Với Mạch Điện Ô Tô

Trong quá trình sử dụng, mạch điện xe ô tô có thể gặp phải nhiều vấn đề, từ những lỗi nhỏ đến những hỏng hóc nghiêm trọng, ảnh hưởng đến hiệu suất và an toàn của xe.

Đoản mạch (Short Circuit): Xảy ra khi dòng điện tìm thấy một đường dẫn có điện trở thấp hơn dự kiến, thường là do lớp cách điện của dây bị hỏng và chạm vào một điểm khác trong mạch hoặc chạm vào thân xe (mass). Đoản mạch gây ra dòng điện tăng đột biến, làm cầu chì bị đứt hoặc gây cháy dây dẫn.
Hở mạch (Open Circuit): Xảy ra khi có sự gián đoạn trong đường dẫn dòng điện, thường do dây bị đứt, giắc nối bị lỏng, mối hàn bị bung, hoặc công tắc bị hỏng. Hở mạch khiến thiết bị không nhận được điện và không hoạt động.
Chạm mass (Ground Fault): Là một dạng đoản mạch, xảy ra khi dây dương (có điện) vô tình chạm vào khung xe hoặc bất kỳ phần kim loại nào được nối với mass. Điều này cũng gây ra dòng điện tăng đột biến và làm đứt cầu chì.
Quá tải (Overload): Xảy ra khi một mạch điện phải cung cấp điện cho quá nhiều thiết bị hoặc một thiết bị tiêu thụ dòng điện vượt quá khả năng thiết kế của mạch. Giống như đoản mạch, quá tải cũng làm đứt cầu chì hoặc làm nóng chảy dây dẫn.
Sụt áp (Voltage Drop): Xảy ra khi điện áp giảm dọc theo chiều dài của dây dẫn hoặc qua các điểm tiếp xúc kém. Sụt áp làm cho thiết bị hoạt động yếu hoặc không ổn định, mặc dù mạch không bị hở hoàn toàn. Nguyên nhân có thể do dây dẫn quá nhỏ, bị oxy hóa ở giắc nối, hoặc các điểm nối mass bị lỏng/oxy hóa.
Lỗi rơ le hoặc công tắc: Rơ le và công tắc là những bộ phận cơ điện dễ bị hỏng theo thời gian do tiếp xúc kém, cháy tiếp điểm hoặc cuộn dây bị hỏng.
Ắc quy yếu/hỏng: Ắc quy không giữ được điện áp, các cực bị oxy hóa, hoặc bị hỏng bên trong, gây khó khăn khi khởi động hoặc không cung cấp đủ điện cho các hệ thống khác.
Máy phát điện hỏng: Không nạp đủ điện cho ắc quy hoặc không duy trì điện áp ổn định khi xe chạy, dẫn đến ắc quy cạn kiệt và xe chết máy.

Việc chẩn đoán chính xác nguyên nhân của các vấn đề này đòi hỏi sự hiểu biết về hệ thống và kỹ năng sử dụng dụng cụ đo lường chuyên dụng.

Quy Trình Kiểm Tra và Chẩn Đoán Lỗi Mạch Điện Ô Tô

Chẩn đoán lỗi trong mạch điện xe ô tô đòi hỏi quy trình khoa học và cẩn thận để đảm bảo an toàn và hiệu quả.

An Toàn Khi Làm Việc Với Điện Ô Tô

Luôn ưu tiên an toàn hàng đầu:

Ngắt kết nối ắc quy: Luôn tháo cực âm ắc quy trước khi làm việc với bất kỳ mạch điện nào để tránh đoản mạch hoặc giật điện.
Sử dụng dụng cụ cách điện: Đảm bảo các dụng cụ như tuốc nơ vít, kìm có tay cầm cách điện.
Không đeo trang sức kim loại: Nhẫn, đồng hồ, vòng tay có thể dẫn điện và gây bỏng hoặc đoản mạch.
Môi trường làm việc khô ráo: Tránh làm việc với điện trong môi trường ẩm ướt.
Đeo kính bảo hộ và găng tay: Bảo vệ mắt và tay khỏi tia lửa điện hoặc hóa chất.

Dụng Cụ Cần Thiết

Để kiểm tra và chẩn đoán mạch điện xe ô tô, bạn cần các dụng cụ chuyên dụng:

Đồng hồ vạn năng (Multimeter): Thiết bị đa năng để đo điện áp (Volt), dòng điện (Ampere) và điện trở (Ohm). Đây là dụng cụ cơ bản và quan trọng nhất.
Bút thử điện (Test Light/Circuit Tester): Dụng cụ đơn giản để kiểm tra sự có mặt của điện áp trong một mạch. Có loại đèn báo và loại màn hình hiển thị số.
Kẹp dòng (Amp Clamp/Current Clamp): Dùng để đo dòng điện mà không cần ngắt mạch, rất hữu ích khi kiểm tra dòng rò hoặc dòng tiêu thụ của các thiết bị lớn.
Máy chẩn đoán OBD-II (OBD-II Scanner): Dùng để đọc và xóa mã lỗi (DTC), kiểm tra các thông số hoạt động của động cơ và các hệ thống điện tử khác.
Sơ đồ mạch điện: Không thể thiếu để xác định vị trí và chức năng của các linh kiện.

Các Bước Kiểm Tra Cơ Bản

Kiểm tra trực quan: Luôn bắt đầu bằng việc kiểm tra mắt thường các dây dẫn, giắc nối xem có bị đứt, cháy, oxy hóa, lỏng lẻo hay không. Kiểm tra cầu chì xem có bị đứt không.
Kiểm tra cầu chì và rơ le: Cầu chì là bộ phận bảo vệ mạch. Nếu cầu chì đứt, hãy kiểm tra nguyên nhân gây đứt trước khi thay thế. Rơ le có thể được kiểm tra bằng cách nghe tiếng “tách” khi cấp điện hoặc dùng đồng hồ vạn năng đo thông mạch.
Kiểm tra điện áp nguồn: Dùng đồng hồ vạn năng hoặc bút thử điện để đo điện áp tại các điểm cấp nguồn cho thiết bị. Đảm bảo điện áp đủ 12V (hoặc điện áp theo thông số kỹ thuật).
Kiểm tra thông mạch (Continuity): Dùng đồng hồ vạn năng để kiểm tra xem có sự liên tục trong dây dẫn hay không. Nếu không có thông mạch, dây dẫn có thể bị đứt (hở mạch).
Kiểm tra chạm mass: Dùng đồng hồ vạn năng đo điện trở giữa dây dương của mạch và mass. Nếu có điện trở rất thấp, có thể có chạm mass.
Kiểm tra sụt áp: Đo điện áp tại điểm đầu và điểm cuối của một dây dẫn hoặc linh kiện. Sự chênh lệch điện áp lớn hơn 0.2V có thể cho thấy sụt áp.

Sử Dụng Bút Kiểm Tra Mạch Điện

Bút kiểm tra mạch điện là dụng cụ hữu ích và nhanh chóng để xác định sự có mặt của điện áp. Ví dụ, bút kiểm tra mạch điện xe ô tô DC1-100V Total THT417506 là một thiết bị chuyên dụng giúp kiểm tra điện áp trong dải rộng từ 1V đến 100V DC, phù hợp với hầu hết các hệ thống điện trên xe ô tô và xe tải nhỏ. Thiết bị này thường có màn hình kỹ thuật số hiển thị giá trị điện áp chính xác, cùng với đèn pin tích hợp giúp làm việc trong điều kiện thiếu sáng.

Cách sử dụng cơ bản:

Kẹp đầu kẹp cá sấu: Nối đầu kẹp cá sấu của bút kiểm tra vào điểm nối mass của xe (thường là cực âm ắc quy hoặc một điểm kim loại sạch trên khung xe).
Dùng đầu nhọn: Chạm đầu nhọn của bút vào điểm cần kiểm tra trong mạch điện (ví dụ: chân cầu chì, dây điện, cực của thiết bị).
Quan sát màn hình/đèn báo: Nếu có điện áp, bút sẽ hiển thị giá trị điện áp trên màn hình (đối với loại kỹ thuật số) hoặc đèn báo sẽ sáng (đối với loại đèn LED). Điều này giúp nhanh chóng xác định xem dòng điện có đến được điểm đó hay không.

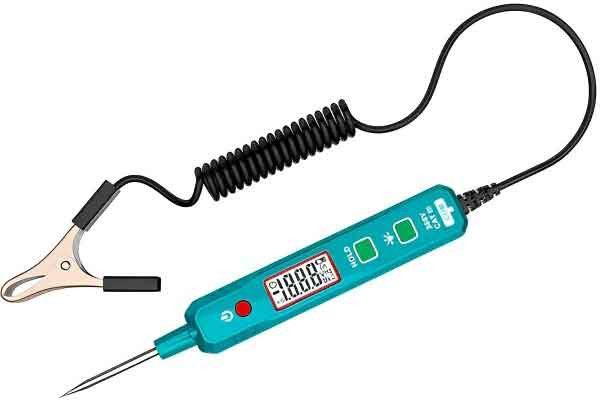

Bút kiểm tra mạch điện xe ô tô Total THT417506 hiển thị điện áp DC

Với khả năng đo điện áp từ 1-100V DC, bút kiểm tra mạch điện xe ô tô Total THT417506 lý tưởng để kiểm tra nhiều bộ phận như cầu chì, rơ le, công tắc, dây dẫn, và thậm chí kiểm tra tình trạng nạp của ắc quy ở các mức độ khác nhau. Màn hình kỹ thuật số mang lại độ chính xác cao hơn so với loại đèn báo đơn thuần, giúp người dùng dễ dàng nhận biết các vấn đề sụt áp nhỏ. Ngoài ra, tích hợp đèn pin/đèn nền cũng là một ưu điểm lớn, hỗ trợ công việc trong những không gian tối như khoang động cơ hoặc gầm xe.

Đọc và Hiểu Mã Lỗi (DTC)

Đối với các vấn đề liên quan đến hệ thống điều khiển điện tử, máy chẩn đoán OBD-II là công cụ không thể thiếu. Nó kết nối với cổng OBD-II của xe và đọc các mã lỗi được lưu trữ trong ECU. Mỗi mã lỗi (Diagnostic Trouble Code – DTC) tương ứng với một vấn đề cụ thể, ví dụ: P0301 (lỗi bỏ máy xi lanh 1), P0420 (hiệu suất xúc tác dưới ngưỡng). Sau khi đọc mã lỗi, người thợ sẽ tham khảo tài liệu kỹ thuật của xe để hiểu ý nghĩa của mã và các bước chẩn đoán tiếp theo.

Bảo Dưỡng Định Kỳ Mạch Điện Ô Tô

Bảo dưỡng định kỳ mạch điện xe ô tô là yếu tố then chốt để đảm bảo xe hoạt động ổn định, tránh các sự cố không mong muốn và kéo dài tuổi thọ của các linh kiện.

Kiểm tra và vệ sinh ắc quy: Định kỳ kiểm tra mức nước điện phân (đối với ắc quy nước) và vệ sinh các cực ắc quy để loại bỏ cặn bẩn, oxy hóa. Cực ắc quy sạch sẽ giúp đảm bảo dòng điện truyền tải tốt. Bôi mỡ bảo vệ cực ắc quy sau khi vệ sinh.
Kiểm tra hệ thống nạp: Đảm bảo máy phát điện hoạt động hiệu quả, duy trì điện áp sạc ổn định cho ắc quy (thường từ 13.5V đến 14.5V khi động cơ hoạt động). Kiểm tra độ căng của dây đai máy phát.
Kiểm tra dây dẫn và giắc cắm: Thường xuyên kiểm tra trực quan các bó dây điện, tìm kiếm dấu hiệu sờn, nứt, cháy xém hoặc các giắc nối bị lỏng, oxy hóa. Các điểm nối mass (nối mát) cũng cần được kiểm tra kỹ lưỡng, đảm bảo chắc chắn và sạch sẽ.
Kiểm tra và thay thế cầu chì/rơ le: Luôn mang theo một bộ cầu chì dự phòng phù hợp với xe. Nếu một cầu chì bị đứt, hãy kiểm tra nguyên nhân trước khi thay thế. Định kỳ kiểm tra các rơ le quan trọng như rơ le bơm xăng, rơ le quạt làm mát.
Kiểm tra hệ thống chiếu sáng: Đảm bảo tất cả các đèn (pha, cốt, xi nhan, phanh, lùi, nội thất) đều hoạt động bình thường. Thay thế bóng đèn cháy kịp thời.
Kiểm tra bugi và dây cao áp (đối với động cơ xăng): Định kỳ kiểm tra tình trạng bugi, khe hở bugi và thay thế theo khuyến nghị của nhà sản xuất. Kiểm tra dây cao áp xem có bị nứt hoặc lão hóa không.
Cập nhật phần mềm ECU: Đối với xe hiện đại, đôi khi việc cập nhật phần mềm cho các bộ điều khiển điện tử (ECU) cũng giúp khắc phục các lỗi về điện và cải thiện hiệu suất.

Tuân thủ lịch bảo dưỡng định kỳ và sử dụng phụ tùng chất lượng sẽ giúp kéo dài tuổi thọ của hệ thống điện và giảm thiểu rủi ro hỏng hóc.

Tầm Quan Trọng Của Việc Hiểu Biết Về Mạch Điện Xe Ô Tô

Việc có kiến thức cơ bản về mạch điện xe ô tô mang lại nhiều lợi ích thiết thực cho người sử dụng:

Tăng khả năng tự khắc phục lỗi nhỏ: Nhiều vấn đề đơn giản như đèn không sáng, còi không kêu, hoặc cửa kính điện không hoạt động có thể chỉ do cầu chì đứt hoặc giắc nối lỏng. Với kiến thức cơ bản và một bút kiểm tra mạch điện, bạn có thể tự mình kiểm tra và khắc phục mà không cần đến gara, tiết kiệm thời gian và chi phí.
Tiết kiệm chi phí sửa chữa: Khi hiểu được nguyên lý hoạt động, bạn có thể mô tả chính xác hơn các triệu chứng cho thợ sửa chữa, giúp họ chẩn đoán nhanh và chính xác hơn, từ đó giảm thời gian và chi phí công sửa. Hơn nữa, việc hiểu biết cũng giúp bạn tránh bị “chặt chém” hoặc thay thế những bộ phận không cần thiết.
Nâng cao an toàn khi lái xe: Các vấn đề về điện có thể ảnh hưởng đến hệ thống phanh, đèn chiếu sáng, còi hoặc các tính năng an toàn khác. Việc nhận biết sớm và khắc phục kịp thời giúp đảm bảo an toàn cho bạn và những người tham gia giao thông.
Kéo dài tuổi thọ xe: Bảo dưỡng định kỳ hệ thống điện và khắc phục sớm các lỗi nhỏ giúp ngăn ngừa các hỏng hóc lớn hơn, kéo dài tuổi thọ cho toàn bộ hệ thống điện và các bộ phận liên quan của xe.
Chủ động trong mọi tình huống: Khi xe gặp sự cố điện ở nơi xa, việc có kiến thức về cách kiểm tra cơ bản có thể giúp bạn đưa ra đánh giá ban đầu, thậm chí tự mình xử lý tạm thời để đưa xe về gara.

Tóm lại, việc đầu tư thời gian để tìm hiểu về mạch điện xe ô tô không chỉ là một kỹ năng hữu ích mà còn là một phần quan trọng trong việc sở hữu và vận hành một chiếc xe an toàn và hiệu quả.

Công Nghệ Mạch Điện Xe Ô Tô Hiện Đại

Sự phát triển của ngành công nghiệp ô tô đã dẫn đến sự ra đời của các công nghệ mạch điện phức tạp và tiên tiến hơn. Các hệ thống này không chỉ truyền tải điện năng mà còn truyền tải dữ liệu, giúp các ECU giao tiếp với nhau một cách hiệu quả.

Hệ Thống Mạng CAN Bus (Controller Area Network Bus)

CAN Bus là một trong những công nghệ mạng phổ biến nhất trong ô tô hiện đại. Thay vì hàng chục hoặc hàng trăm dây dẫn riêng lẻ kết nối từng ECU với nhau, CAN Bus sử dụng một cặp dây duy nhất (CAN High và CAN Low) để tất cả các ECU có thể gửi và nhận dữ liệu. Điều này giúp:

Giảm trọng lượng và độ phức tạp của bó dây: Ít dây hơn, gọn gàng hơn.
Tăng tốc độ truyền dữ liệu: Thông tin được chia sẻ nhanh chóng giữa các hệ thống khác nhau (ví dụ: thông tin tốc độ bánh xe từ cảm biến ABS có thể được dùng cho ECU động cơ, ECU hộp số).
Nâng cao độ tin cậy và khả năng chẩn đoán: Lỗi trên mạng CAN có thể được phát hiện và khoanh vùng dễ dàng hơn.

Các phiên bản của CAN Bus bao gồm High-Speed CAN (thường cho động cơ, hộp số, phanh) và Low-Speed CAN (cho các hệ thống tiện nghi, thông tin giải trí).

Hệ Thống Mạng LIN Bus (Local Interconnect Network Bus)

LIN Bus là một giao thức mạng đơn giản hơn và chi phí thấp hơn so với CAN Bus, thường được sử dụng cho các hệ thống phụ trợ hoặc các cảm biến/bộ chấp hành không yêu cầu tốc độ truyền dữ liệu cao. Ví dụ: điều khiển cửa kính điện, gương chiếu hậu, điều khiển đèn nội thất. LIN Bus giúp giảm chi phí và độ phức tạp cho các hệ thống thứ cấp.

Hệ Thống Mạng FlexRay

FlexRay là một giao thức mạng tốc độ cao và đáng tin cậy hơn cả CAN Bus, được thiết kế cho các ứng dụng an toàn quan trọng và các hệ thống điều khiển theo thời gian thực như hệ thống lái điện tử, hệ thống treo chủ động. FlexRay cung cấp khả năng truyền dữ liệu đồng bộ và khả năng chịu lỗi cao, nhưng chi phí triển khai cũng cao hơn đáng kể.

Điện Khí Hóa (Hybrid và EV)

Sự chuyển dịch sang xe Hybrid (HEV) và xe điện (EV) đã mang đến một cuộc cách mạng trong mạch điện xe ô tô. Các xe này sử dụng điện áp cao hơn nhiều (thường từ 200V đến 800V DC) cho hệ thống truyền động chính (motor điện, bộ biến tần, bộ sạc). Điều này đặt ra những yêu cầu mới về an toàn, cách điện và công nghệ pin.

Pin cao áp: Lưu trữ năng lượng điện cho motor điện.
Motor điện: Thay thế hoặc hỗ trợ động cơ đốt trong.
Bộ biến tần (Inverter): Chuyển đổi dòng điện một chiều từ pin thành dòng điện xoay chiều cho motor điện và ngược lại.
Hệ thống sạc: Quản lý quá trình nạp điện cho pin.

Việc làm việc với hệ thống điện cao áp trên xe Hybrid/EV đòi hỏi kiến thức chuyên sâu và dụng cụ đặc biệt, cùng với các quy trình an toàn nghiêm ngặt để tránh nguy hiểm.

Những công nghệ này không ngừng phát triển, biến mạch điện xe ô tô từ một hệ thống đơn giản thành một mạng lưới thông minh, tích hợp cao, là nền tảng cho sự ra đời của các tính năng tự động hóa và xe tự lái trong tương lai. Để theo kịp, các chuyên gia và người dùng cần liên tục cập nhật kiến thức.

Nguồn Thông Tin Sản Phẩm: Bút Kiểm Tra Mạch Điện Total THT417506

Sài Gòn Xe Hơi tự hào giới thiệu các dụng cụ và thiết bị chất lượng cao, giúp các chuyên gia và người dùng cá nhân dễ dàng bảo dưỡng và sửa chữa xe hơi của mình. Bút kiểm tra mạch điện xe ô tô DC1-100V Total THT417506 là một ví dụ điển hình cho cam kết này. Total là một thương hiệu đã và đang khẳng định vị thế trên thị trường, cung cấp các công cụ chất lượng với mức giá phải chăng, phá vỡ định kiến về sản phẩm giá rẻ kém chất lượng.

Thương hiệu Total đặt mục tiêu mang đến những sản phẩm hàng đầu, không chỉ về chức năng, tính khả dụng, ngoại hình, mà còn về hiệu quả, hiệu suất và khả năng bảo trì. Điểm đặc biệt của Total là chính sách không chi tiền cho quảng cáo truyền thông đại chúng như TV, nhờ đó tiết kiệm được đáng kể chi phí, mang lại lợi ích trực tiếp cho khách hàng thông qua giá thành sản phẩm hợp lý.

Bút kiểm tra mạch điện Total THT417506 được sản xuất và lắp đặt tại Trung Quốc, đáp ứng tiêu chuẩn chất lượng nghiêm ngặt của hãng. Sản phẩm này được thiết kế để trở thành một công cụ chuyên nghiệp, hỗ trợ tối đa người dùng trong việc chẩn đoán và khắc phục sự cố điện trên xe ô tô. Với các thông số kỹ thuật như điện áp thử nghiệm DC 1-100V, chiều dài tối đa 2700mm, màn hình kỹ thuật số, tích hợp đèn pin/đèn nền và kèm 2 pin AAA LR03, đây là một dụng cụ không thể thiếu trong hộp đồ nghề của bất kỳ ai làm việc với mạch điện xe ô tô.

Kết luận

Việc nắm vững kiến thức về mạch điện xe ô tô, từ cấu tạo, nguyên lý hoạt động đến các phương pháp chẩn đoán và bảo dưỡng, là yếu tố then chốt giúp bạn duy trì chiếc xe của mình trong tình trạng tốt nhất. Hệ thống điện phức tạp nhưng cũng đầy logic, và với những dụng cụ hỗ trợ như bút kiểm tra mạch điện Total THT417506 cùng sự tìm hiểu kỹ lưỡng, bất kỳ chủ xe nào cũng có thể trở nên tự tin hơn trong việc quản lý và xử lý các vấn đề liên quan. Hiểu rõ mạch điện không chỉ giúp tiết kiệm chi phí, nâng cao an toàn mà còn góp phần kéo dài tuổi thọ và hiệu suất của phương tiện.
