Sơ Đồ Hệ Thống Điện Xe Ô Tô: Cấu Tạo Và Nguyên Lý Hoạt Động

Sơ đồ hệ thống điện xe ô tô là bản vẽ kỹ thuật chi tiết thể hiện cách thức các linh kiện điện tử và dây dẫn kết nối với nhau để vận hành mọi chức năng trên xe. Hiểu rõ cấu trúc này không chỉ giúp người lái xe nắm bắt nguyên lý hoạt động của phương tiện mà còn là kiến thức nền tảng quan trọng cho các kỹ thuật viên trong việc chẩn đoán, sửa chữa và bảo dưỡng. Bài viết này của Sài Gòn Xe Hơi sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và tầm quan trọng của hệ thống điện trên xe ô tô, cung cấp cái nhìn toàn diện và chuyên sâu về một trong những bộ phận phức tạp nhất của xe.

Tổng Quan Về Hệ Thống Điện Xe Ô Tô

Hệ thống điện xe ô tô là một mạng lưới phức tạp bao gồm các nguồn điện, thiết bị tiêu thụ điện và các mạch điều khiển. Vai trò của nó là cung cấp năng lượng cho mọi chức năng điện tử, từ khởi động động cơ, chiếu sáng, tín hiệu đến các hệ thống tiện nghi và an toàn hiện đại. Sự phát triển của công nghệ ô tô đã biến hệ thống điện từ những mạch điện đơn giản thành các mạng lưới thông minh, tích hợp nhiều bộ điều khiển điện tử (ECU) và giao thức truyền thông phức tạp, đòi hỏi người dùng và kỹ thuật viên phải có kiến thức chuyên sâu để vận hành và xử lý sự cố.

Lịch Sử Phát Triển Và Vai Trò Quan Trọng

Ban đầu, hệ thống điện trên xe ô tô chỉ đơn thuần phục vụ việc khởi động và chiếu sáng. Tuy nhiên, theo thời gian, với sự ra đời của các tiện ích như radio, điều hòa không khí, hệ thống phanh chống bó cứng (ABS), túi khí, và ngày nay là các hệ thống hỗ trợ lái nâng cao (ADAS), hệ thống điện đã trở thành “bộ não” điều khiển hầu hết mọi khía cạnh của xe. Một sơ đồ hệ thống điện xe ô tô hiện đại có thể chứa hàng nghìn điểm kết nối và dây dẫn, được tổ chức một cách khoa học để đảm bảo độ tin cậy và hiệu suất.

Hệ thống điện không chỉ cung cấp năng lượng mà còn là trung tâm điều khiển và giám sát. Các cảm biến thu thập dữ liệu về mọi thông số của xe, từ tốc độ động cơ, nhiệt độ dầu, áp suất lốp đến vị trí vô lăng. Dữ liệu này được truyền đến các ECU, nơi chúng được xử lý và đưa ra lệnh điều khiển các bộ phận chấp hành. Nhờ vậy, xe có thể hoạt động hiệu quả, an toàn và mang lại trải nghiệm tiện nghi nhất cho người sử dụng.

Cấu Tạo Các Thành Phần Chính Của Hệ Thống Điện Xe Ô Tô

Một sơ đồ hệ thống điện xe ô tô thường được chia thành nhiều phần nhỏ, mỗi phần chịu trách nhiệm cho một nhóm chức năng cụ thể. Tuy nhiên, chúng đều được kết nối chặt chẽ với nhau để tạo thành một thể thống nhất.

Nguồn Điện

Nguồn điện là trái tim của hệ thống điện ô tô, đảm bảo cung cấp năng lượng ổn định cho mọi hoạt động.

Ắc quy (Battery): Là nguồn điện chính khi động cơ chưa hoạt động và hỗ trợ máy phát điện trong các trường hợp tải nặng. Ắc quy thường có điện áp 12V (đối với xe con) hoặc 24V (đối với xe tải, xe khách), có nhiệm vụ tích trữ và cung cấp năng lượng cho hệ thống khởi động và các thiết bị điện khác khi động cơ tắt hoặc hoạt động ở tốc độ thấp.
Máy phát điện (Alternator): Tạo ra điện năng để cung cấp cho toàn bộ các thiết bị điện khi động cơ hoạt động và sạc lại ắc quy. Máy phát điện chuyển đổi năng lượng cơ học từ động cơ thành năng lượng điện xoay chiều, sau đó được chỉnh lưu thành điện một chiều để sử dụng.
Bộ điều áp (Voltage Regulator): Đảm bảo điện áp đầu ra từ máy phát luôn ổn định ở mức khoảng 13.5V – 14.5V, bảo vệ các thiết bị điện khỏi hư hỏng do quá áp.

Hệ Thống Khởi Động

Hệ thống khởi động có nhiệm vụ biến đổi năng lượng điện từ ắc quy thành năng lượng cơ học để quay trục khuỷu động cơ, giúp động cơ nổ máy.

Động cơ khởi động (Starter Motor): Một động cơ điện DC mạnh mẽ, nhận điện từ ắc quy để quay bánh đà của động cơ, khởi động quá trình đốt cháy.
Công tắc khởi động (Ignition Switch) / Nút Start/Stop: Là điểm điều khiển để người lái kích hoạt hệ thống khởi động. Khi xoay chìa khóa hoặc nhấn nút, một dòng điện nhỏ sẽ đi qua công tắc và kích hoạt rơ le khởi động.
Rơ le khởi động (Starter Relay/Solenoid): Là một công tắc điện từ, nhận tín hiệu từ công tắc khởi động và đóng mạch điện chính từ ắc quy đến động cơ khởi động, cho phép dòng điện lớn chạy qua.

Hệ Thống Đánh Lửa (Đối Với Động Cơ Xăng)

Hệ thống đánh lửa tạo ra tia lửa điện để đốt cháy hỗn hợp nhiên liệu-không khí trong buồng đốt, khởi động quá trình đốt cháy.

Bô bin đánh lửa (Ignition Coil): Biến đổi điện áp thấp từ ắc quy thành điện áp cao (hàng chục nghìn volt) cần thiết để tạo tia lửa.
Bugi (Spark Plug): Nhận điện áp cao từ bô bin và tạo ra tia lửa điện trong buồng đốt.
Bộ điều khiển đánh lửa (Ignition Control Module/ECU): Điều khiển thời điểm đánh lửa tối ưu dựa trên các thông số của động cơ như tốc độ, tải trọng, nhiệt độ.

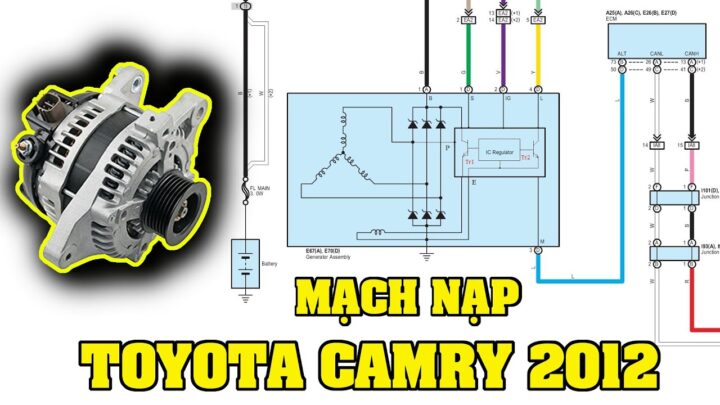

Hệ Thống Nạp Điện

Hệ thống nạp điện giữ cho ắc quy luôn được sạc đầy và cung cấp điện năng cho các thiết bị khi động cơ hoạt động.

Máy phát điện: Như đã đề cập, sản xuất điện.
Bộ điều áp: Điều chỉnh điện áp.
Cầu chì (Fuse) và Rơ le (Relay): Cầu chì bảo vệ mạch điện khỏi quá tải bằng cách đứt mạch khi dòng điện vượt quá giới hạn an toàn. Rơ le là công tắc điện từ, được sử dụng để điều khiển dòng điện lớn bằng một dòng điện nhỏ hơn.

Hệ Thống Chiếu Sáng

Hệ thống chiếu sáng đảm bảo tầm nhìn tốt cho người lái và giúp xe được nhận diện bởi các phương tiện khác.

Đèn pha/cốt (Headlights): Chiếu sáng phía trước xe, có chế độ chiếu xa (pha) và chiếu gần (cốt).
Đèn hậu (Taillights), Đèn phanh (Brake Lights), Đèn xi nhan (Turn Signals): Chiếu sáng phía sau, báo hiệu dừng xe và chuyển hướng.
Đèn sương mù (Fog Lights), Đèn ban ngày (DRL): Cải thiện tầm nhìn trong điều kiện thời tiết xấu hoặc tăng cường khả năng nhận diện ban ngày.
Đèn nội thất (Interior Lights): Chiếu sáng cabin xe.

Hệ Thống Tín Hiệu

Các thiết bị tín hiệu giúp người lái giao tiếp với môi trường xung quanh và nhận biết các trạng thái của xe.

Còi (Horn): Phát ra âm thanh cảnh báo.
Đèn cảnh báo/báo nguy (Hazard Lights): Báo hiệu xe gặp sự cố hoặc dừng khẩn cấp.
Đèn báo trên bảng điều khiển (Indicator Lights): Hiển thị các thông tin về trạng thái hoạt động của xe (áp suất dầu, nhiệt độ nước làm mát, phanh tay, cửa mở…).

Hệ Thống Điện Thân Xe (Body Electrical System)

Hệ thống này điều khiển các chức năng tiện nghi và an toàn trong khoang lái và vỏ xe.

Cửa kính điện (Power Windows): Nâng hạ kính cửa xe tự động.
Khóa cửa trung tâm (Central Locking System): Khóa/mở tất cả các cửa xe cùng lúc.
Gương chỉnh điện (Power Mirrors): Điều chỉnh vị trí gương chiếu hậu.
Ghế chỉnh điện (Power Seats): Điều chỉnh vị trí ghế ngồi.
Hệ thống điều hòa không khí (Air Conditioning System): Điều khiển nhiệt độ và luồng không khí trong cabin.
Hệ thống thông tin giải trí (Infotainment System): Radio, đầu đĩa CD/DVD, màn hình cảm ứng, định vị GPS, kết nối Bluetooth, USB…

Các Bộ Điều Khiển Điện Tử (ECU) Và Mạng Giao Tiếp

Đây là phần phức tạp nhất trong một sơ đồ hệ thống điện xe ô tô hiện đại, đóng vai trò “bộ não” thực sự.

ECU (Electronic Control Unit): Là thuật ngữ chung cho các máy tính nhỏ điều khiển các chức năng cụ thể trên xe. Ví dụ:
- ECM (Engine Control Module): Điều khiển động cơ.
- TCM (Transmission Control Module): Điều khiển hộp số.
- ABS ECU (Anti-lock Braking System ECU): Điều khiển hệ thống phanh ABS.
- BCM (Body Control Module): Điều khiển các chức năng điện thân xe.
- SRS ECU (Supplemental Restraint System ECU): Điều khiển hệ thống túi khí.
Mạng giao tiếp (Vehicle Network/CAN Bus, LIN Bus): Là hệ thống dây điện và giao thức cho phép các ECU giao tiếp và trao đổi dữ liệu với nhau một cách nhanh chóng và hiệu quả. Thay vì phải có một đường dây riêng cho mỗi tín hiệu, mạng CAN Bus cho phép nhiều ECU chia sẻ cùng một cặp dây, làm giảm đáng kể độ phức tạp của hệ thống dây điện.

Nguyên Lý Hoạt Động Cơ Bản Của Hệ Thống Điện Ô Tô

Nguyên lý hoạt động của sơ đồ hệ thống điện xe ô tô dựa trên chu trình cung cấp, điều khiển và tiêu thụ điện năng.

Chu Trình Cung Cấp Điện

Khi động cơ tắt, ắc quy là nguồn cung cấp điện duy nhất. Khi người lái bật chìa khóa hoặc nhấn nút Start/Stop, ắc quy sẽ cung cấp dòng điện lớn cho động cơ khởi động để quay trục khuỷu. Một khi động cơ đã nổ máy, máy phát điện bắt đầu hoạt động, sản xuất điện năng. Điện năng này không chỉ cung cấp cho tất cả các thiết bị điện đang hoạt động trên xe (đèn, radio, điều hòa…) mà còn được dùng để sạc lại ắc quy, đảm bảo ắc quy luôn ở trạng thái tốt nhất cho lần khởi động tiếp theo. Bộ điều áp đóng vai trò quan trọng trong việc duy trì điện áp ổn định từ máy phát.

Quy Trình Hoạt Động Của Các Hệ Thống Con

Mỗi hệ thống con trong sơ đồ hệ thống điện xe ô tô có nguyên lý hoạt động riêng biệt nhưng đều tuân theo một quy trình chung:

Nhận Tín Hiệu: Từ các cảm biến (ví dụ: cảm biến nhiệt độ, cảm biến tốc độ, cảm biến vị trí chân ga) hoặc từ người lái (ví dụ: nhấn nút, xoay công tắc).
Xử Lý Tín Hiệu: Các ECU nhận dữ liệu từ cảm biến, xử lý thông tin theo các thuật toán được lập trình sẵn và đưa ra quyết định điều khiển.
Thực Thi Lệnh: Các ECU gửi tín hiệu điều khiển đến các bộ phận chấp hành (actuators) như đèn, motor, van solenoid, bơm nhiên liệu để thực hiện chức năng mong muốn.

Ví dụ, khi bạn bật đèn pha, tín hiệu từ công tắc đèn sẽ được truyền đến BCM (hoặc một ECU liên quan). BCM sẽ kiểm tra các điều kiện an toàn và gửi lệnh đến rơ le đèn pha, rơ le đóng mạch và dòng điện từ ắc quy/máy phát sẽ chạy qua bóng đèn pha, làm đèn sáng.

Cách Đọc Sơ Đồ Hệ Thống Điện Xe Ô Tô

Đọc sơ đồ hệ thống điện xe ô tô là một kỹ năng cần thiết cho bất kỳ ai muốn chẩn đoán và sửa chữa xe. Sơ đồ thường sử dụng các ký hiệu chuẩn hóa và quy ước màu dây.

Ký Hiệu Phổ Biến

Ắc quy: Biểu tượng pin hình chữ nhật có dấu cộng (+) và trừ (-).
Máy phát điện: Biểu tượng hình tròn có chữ “G” (Generator) hoặc “ALT” (Alternator).
Cầu chì: Biểu tượng hình chữ nhật hoặc đường gãy với giá trị dòng điện định mức.
Rơ le: Biểu tượng cuộn dây với các tiếp điểm đóng/mở.
Công tắc: Biểu tượng đường mạch bị ngắt quãng với cơ cấu đóng/mở.
Bóng đèn: Biểu tượng hình tròn có dấu X hoặc hình bán nguyệt với dây tóc.
Động cơ: Biểu tượng hình tròn có chữ “M” (Motor).
ECU: Biểu tượng hình hộp chữ nhật có nhiều chân kết nối.
Dây điện: Các đường thẳng nối các thành phần.

Quy Ước Màu Dây Và Số Hiệu

Các nhà sản xuất ô tô thường có quy ước riêng về màu dây điện để dễ dàng nhận biết chức năng của từng dây. Ví dụ, dây màu đỏ thường là dây dương nguồn, dây đen là dây mát. Trên các sơ đồ phức tạp, mỗi dây có thể được đánh số hoặc ký hiệu để chỉ rõ điểm kết nối và chức năng. Hiểu các quy ước này là chìa khóa để theo dõi dòng điện và xác định các vấn đề.

Hướng Dẫn Đọc Mạch Điện Đơn Giản

Để bắt đầu, hãy chọn một mạch điện đơn giản, ví dụ mạch đèn xi nhan.

Xác định nguồn điện: Thường là ắc quy hoặc máy phát.
Tìm công tắc: Công tắc xi nhan.
Theo dõi đường dây: Từ nguồn, qua cầu chì (bảo vệ), qua công tắc, đến rơ le xi nhan (nếu có), đến bóng đèn, rồi về mát.
Kiểm tra các thành phần: Đảm bảo mỗi thành phần trên đường đi đều hoạt động chính xác.

Tầm Quan Trọng Của Việc Hiểu Sơ Đồ Hệ Thống Điện Ô Tô

Việc hiểu và biết cách đọc sơ đồ hệ thống điện xe ô tô mang lại nhiều lợi ích thiết thực.

Chẩn Đoán Lỗi Và Sửa Chữa Hiệu Quả

Khi xảy ra sự cố điện, kỹ thuật viên có thể dựa vào sơ đồ để nhanh chóng khoanh vùng vị trí hỏng hóc, kiểm tra các mối nối, cầu chì, rơ le, hoặc dây dẫn bị đứt. Điều này giúp tiết kiệm thời gian và chi phí sửa chữa, đồng thời đảm bảo an toàn cho xe và người sử dụng. Không có sơ đồ, việc chẩn đoán sẽ trở nên mò mẫm và mất rất nhiều thời gian, thậm chí có thể gây ra những hư hỏng không đáng có.

Nâng Cấp Và Lắp Đặt Phụ Kiện

Khi muốn lắp đặt thêm các phụ kiện điện tử như hệ thống âm thanh cao cấp, camera hành trình, đèn LED, hoặc các thiết bị an toàn khác, việc tham khảo sơ đồ hệ thống điện xe ô tô là vô cùng cần thiết. Nó giúp xác định các điểm lấy nguồn phù hợp, tránh gây quá tải cho hệ thống điện hiện có và đảm bảo các thiết bị mới hoạt động ổn định, không ảnh hưởng đến các chức năng khác của xe. Việc đấu nối sai cách có thể dẫn đến chập cháy hoặc hư hỏng nghiêm trọng.

Bảo Dưỡng Định Kỳ Và Ngăn Ngừa Hư Hỏng

Thường xuyên kiểm tra các mối nối, dây điện và các thành phần điện tử theo sơ đồ hệ thống điện xe ô tô có thể giúp phát hiện sớm các dấu hiệu xuống cấp hoặc hư hỏng tiềm ẩn. Ví dụ, việc kiểm tra các cầu chì có đúng loại không, dây điện có bị chuột cắn hay mòn cách điện không, các rơ le có hoạt động bình thường không. Bảo dưỡng chủ động giúp kéo dài tuổi thọ của hệ thống điện và tránh những sự cố bất ngờ trên đường.

Những Lưu Ý Quan Trọng Khi Làm Việc Với Hệ Thống Điện Ô Tô

Hệ thống điện ô tô tiềm ẩn nhiều rủi ro nếu không được xử lý đúng cách.

An Toàn Điện Là Ưu Tiên Hàng Đầu

Luôn ngắt kết nối ắc quy (tháo cọc âm trước) trước khi thực hiện bất kỳ công việc sửa chữa hoặc lắp đặt nào liên quan đến hệ thống điện. Sử dụng các dụng cụ cách điện và thiết bị bảo hộ cá nhân (găng tay, kính bảo hộ). Tránh chạm tay vào các bộ phận điện khi đang có điện để tránh nguy cơ giật điện hoặc gây chập mạch.

Sử Dụng Dụng Cụ Chuyên Dụng

Việc sửa chữa và kiểm tra hệ thống điện đòi hỏi các dụng cụ chuyên dụng như đồng hồ vạn năng (multimeter), bút thử điện (test light), kìm tuốt dây, kìm bấm cốt. Sử dụng đúng dụng cụ giúp công việc hiệu quả và an toàn hơn, tránh làm hỏng các linh kiện nhỏ.

Tra Cứu Tài Liệu Kỹ Thuật Chính Hãng

Mỗi dòng xe và đời xe có thể có sơ đồ hệ thống điện xe ô tô khác nhau. Luôn tham khảo tài liệu kỹ thuật, cẩm nang sửa chữa chính hãng của nhà sản xuất để có thông tin chính xác nhất. Những tài liệu này cung cấp chi tiết về vị trí các linh kiện, quy ước màu dây, giá trị điện trở, điện áp tiêu chuẩn, v.v.

Tránh Các Lỗi Phổ Biến

Đấu nối sai cực: Có thể gây hư hỏng nghiêm trọng cho ECU và các thiết bị điện tử khác.
Sử dụng cầu chì không đúng định mức: Cầu chì có định mức quá cao sẽ không bảo vệ được mạch khi quá tải, có thể gây cháy nổ. Cầu chì quá thấp sẽ dễ đứt, gây gián đoạn hoạt động.
Dây điện bị lỏng hoặc đứt: Gây ra các lỗi chập chờn, mất điện đột ngột.
Nước hoặc độ ẩm: Có thể gây ăn mòn, chập mạch, hư hỏng các linh kiện điện tử.

Xu Hướng Phát Triển Của Hệ Thống Điện Ô Tô

Công nghệ điện ô tô đang phát triển không ngừng, đặc biệt trong bối cảnh xe điện và xe tự lái ngày càng phổ biến.

Xe Điện (EV) Và Hybrid

Xe điện và xe hybrid có hệ thống điện phức tạp hơn nhiều so với xe chạy xăng truyền thống, bao gồm các bộ pin điện áp cao, motor điện mạnh mẽ, hệ thống quản lý pin (BMS) và các bộ biến tần. Sơ đồ hệ thống điện xe ô tô loại này tập trung vào quản lý năng lượng, sạc, và an toàn điện áp cao.

Hệ Thống Lái Tự Động Và Kết Nối Thông Minh

Các tính năng lái tự động yêu cầu hàng loạt cảm biến (radar, camera, lidar), bộ xử lý mạnh mẽ và mạng giao tiếp tốc độ cao để thu thập và phân tích dữ liệu môi trường. Hệ thống kết nối thông minh (IoT trên ô tô) cho phép xe giao tiếp với các thiết bị khác, cơ sở hạ tầng giao thông và các dịch vụ đám mây, mở ra những khả năng mới về an toàn, tiện nghi và giải trí.

Hiểu về sơ đồ hệ thống điện xe ô tô là yếu tố then chốt để khai thác tối đa tiềm năng của phương tiện. Dù bạn là chủ xe hay kỹ thuật viên, việc nắm vững những kiến thức này sẽ giúp bạn tự tin hơn trong việc vận hành, bảo dưỡng và xử lý các vấn đề liên quan đến xe. Với sự phát triển không ngừng của công nghệ, hệ thống điện trên ô tô sẽ ngày càng thông minh và phức tạp hơn, đòi hỏi chúng ta phải liên tục cập nhật kiến thức để theo kịp xu hướng.
