Hệ thống điện đóng vai trò sống còn trong hoạt động của bất kỳ chiếc ô tô nào, từ những mẫu xe sử dụng động cơ đốt trong truyền thống đến các thế hệ ô tô điện và xe hybrid hiện đại. Từ việc khởi động động cơ, chiếu sáng, giải trí cho đến các tính năng an toàn phức tạp, mọi thứ đều phụ thuộc vào một mạng lưới điện tinh vi. Do đó, việc sửa điện xe ô tô đòi hỏi kiến thức chuyên môn sâu rộng và kỹ năng thực hành bài bản. Bài viết này sẽ đi sâu vào các khía cạnh quan trọng trong công tác sửa chữa điện ô tô, cung cấp cái nhìn toàn diện về các hệ thống, công cụ và quy trình mà một kỹ thuật viên cần nắm vững để đảm bảo xe hoạt động ổn định và an toàn.
Hiểu Rõ Hệ Thống Điện Cơ Bản Trên Ô Tô
Để tiến hành sửa điện xe ô tô một cách hiệu quả, việc nắm vững các kiến thức nền tảng về hệ thống điện cơ bản là điều kiện tiên quyết. Các linh kiện điện, điện tử nhỏ bé nhưng thiết yếu chính là trái tim của mọi mạch điện, từ đó tạo nên các chức năng phức tạp trên xe.
Các Linh Kiện Điện, Điện Tử Và Vai Trò Của Chúng
Mỗi chiếc ô tô là một mạng lưới phức tạp của các linh kiện điện tử. Rơ le, cầu chì, bóng đèn, công tắc là những thành phần cơ bản nhất. Rơ le hoạt động như một công tắc điều khiển bằng điện, cho phép dòng điện nhỏ kích hoạt dòng điện lớn hơn, bảo vệ các công tắc điều khiển khỏi quá tải. Cầu chì là thiết bị bảo vệ mạch điện khỏi quá dòng, tự động ngắt mạch khi dòng điện vượt quá giới hạn an toàn, ngăn ngừa hư hỏng cho các bộ phận khác. Bóng đèn cung cấp ánh sáng, từ đèn pha đến đèn nội thất, mỗi loại đều có công suất và chức năng riêng. Công tắc cho phép người lái điều khiển các chức năng khác nhau, từ bật đèn đến điều chỉnh cửa sổ. Nắm rõ nguyên lý hoạt động, cách kiểm tra và đấu nối các linh kiện này là bước đầu tiên để xác định và khắc phục sự cố.
Tổng Quan Về Cấu Trúc Ô Tô Và Hệ Thống Điện
Trước khi đi sâu vào chi tiết, một kỹ thuật viên cần có cái nhìn tổng thể về cấu trúc ô tô, bao gồm vị trí và chức năng của các chi tiết, bộ phận chính. Điều này giúp định vị các thành phần điện, hiểu được mối liên hệ giữa chúng và cách chúng tương tác với các hệ thống cơ khí, thủy lực khác. Ví dụ, hệ thống điện cấp nguồn cho bơm nhiên liệu, bơm dầu trợ lực lái, và các cảm biến trên động cơ. Mối liên hệ chặt chẽ này đòi hỏi kỹ thuật viên phải có kiến thức đa ngành, không chỉ về điện mà còn về cơ khí ô tô.
Sử Dụng Dụng Cụ Đo Điện Cơ Bản

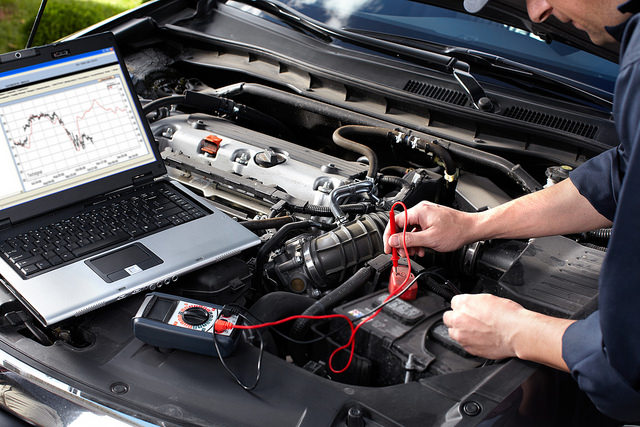

Công cụ là cánh tay nối dài của kỹ thuật viên. Đồng hồ vạn năng (multimeter), bút thử điện, máy tính xách tay và máy chẩn đoán là những dụng cụ không thể thiếu khi sửa điện xe ô tô. Đồng hồ vạn năng dùng để đo điện áp, dòng điện, điện trở và kiểm tra thông mạch, giúp xác định xem có điện áp tại một điểm nhất định hay không, hoặc một linh kiện có còn hoạt động bình thường. Bút thử điện giúp nhanh chóng kiểm tra sự có mặt của dòng điện. Máy tính và máy chẩn đoán (scan tool) là công cụ hiện đại, cho phép truy cập các hộp điều khiển điện tử (ECU) để đọc mã lỗi, xem dữ liệu thời gian thực và kích hoạt các hệ thống để kiểm tra.
Đọc Và Hiểu Sơ Đồ Mạch Điện Ô Tô
Sơ đồ mạch điện là bản đồ dẫn đường cho kỹ thuật viên. Từ các ký hiệu cơ bản đến nâng cao, sơ đồ cung cấp thông tin chi tiết về cách các linh kiện được kết nối, đường đi của dòng điện, vị trí cầu chì, rơ le và các hộp điều khiển. Khả năng đọc hiểu sơ đồ mạch điện giúp kỹ thuật viên nhanh chóng xác định vị trí lỗi, theo dõi đường dây điện bị đứt hoặc chập mạch, và hiểu nguyên lý hoạt động của từng hệ thống con. Đây là kỹ năng cốt lõi, rút ngắn đáng kể thời gian chẩn đoán và sửa chữa.
Các Hệ Thống Điện Phổ Biến Và Cách Khắc Phục
Hệ thống đèn (đèn phanh, đèn lùi, đèn gầm, đèn pha…) là một trong những hệ thống điện cơ bản nhất nhưng lại rất quan trọng đối với an toàn giao thông. Các lỗi thường gặp bao gồm cháy bóng, hỏng công tắc, đứt dây hoặc lỗi module điều khiển. Tương tự, hệ thống lên kính điện, gương điện, còi, gạt mưa cũng thường xuyên gặp phải các vấn đề về mô tơ, công tắc hoặc đường dây điện. Kỹ thuật viên cần biết cách kiểm tra điện áp, dòng điện tại các điểm cụ thể trong mạch, tháo lắp và thay thế các linh kiện bị hỏng.
Ngoài ra, việc sử dụng máy chẩn đoán ở dạng cơ bản để đọc/xóa lỗi, kích hoạt hệ thống và xem dữ liệu hộp điều khiển ECU cũng là một phần quan trọng trong việc sửa điện xe ô tô hiện đại. Công cụ này cung cấp thông tin quý giá về tình trạng hoạt động của các hệ thống điện tử, giúp kỹ thuật viên khoanh vùng sự cố một cách nhanh chóng và chính xác.
Chuyên Sâu Về Điện Thân Xe Và Các Hệ Thống Nâng Cao
Khi công nghệ ô tô ngày càng phát triển, các hệ thống điện thân xe cũng trở nên phức tạp hơn, đòi hỏi kỹ thuật viên phải có kiến thức chuyên sâu để sửa điện xe ô tô một cách hiệu quả.
Hệ Thống Điều Hòa Không Khí
Hệ thống điều hòa trên ô tô có thể là điều hòa cơ hoặc điều hòa tự động điều khiển qua hộp ECU. Điều hòa tự động có các cảm biến và bộ điều khiển điện tử để duy trì nhiệt độ và độ ẩm mong muốn, phức tạp hơn nhiều so với hệ thống cơ học đơn giản. Các vấn đề điện thường gặp bao gồm hỏng quạt gió, lỗi cảm biến nhiệt độ, hỏng bộ ly hợp lốc lạnh hoặc trục trặc trong module điều khiển điều hòa. Kỹ thuật viên cần biết cách kiểm tra các tín hiệu điện, áp suất môi chất lạnh và hoạt động của các bộ phận điện tử liên quan.
Hệ Thống An Toàn Chủ Động Và Thụ Động
Các hệ thống an toàn như phanh chống bó cứng (ABS) và túi khí (SRS) là những hệ thống điện tử phức tạp, có vai trò bảo vệ hành khách. Hệ thống ABS sử dụng cảm biến tốc độ bánh xe và ECU để điều khiển áp lực phanh, ngăn chặn bánh xe bị khóa. Hệ thống túi khí SRS bao gồm các cảm biến va chạm, module điều khiển và các túi khí. Lỗi trong các hệ thống này thường được báo hiệu bằng đèn cảnh báo trên bảng táp lô và yêu cầu chẩn đoán chuyên sâu bằng máy. Sửa điện xe ô tô liên quan đến ABS và SRS đòi hỏi sự cẩn trọng cao độ và tuân thủ nghiêm ngặt các quy trình an toàn để tránh kích hoạt túi khí ngoài ý muốn hoặc làm hỏng hệ thống phanh.
Hệ Thống Khóa Cửa, Điều Khiển Từ Xa Và Lái Điện
Hệ thống khóa cửa và điều khiển từ xa, đôi khi tích hợp qua hộp điều khiển ECU thân xe (BCM) hoặc một ECU riêng biệt, mang lại tiện ích và an ninh. Các vấn đề thường gặp là hỏng mô tơ khóa cửa, lỗi cảm biến vị trí cửa, hoặc trục trặc trong bộ thu/phát tín hiệu điều khiển từ xa.
Hệ thống lái điện (EPS) thay thế hệ thống lái trợ lực thủy lực truyền thống bằng mô tơ điện điều khiển bởi ECU. EPS mang lại cảm giác lái nhẹ nhàng hơn và tiết kiệm nhiên liệu. Tuy nhiên, nó cũng có thể gặp các vấn đề điện như lỗi cảm biến góc lái, hỏng mô tơ trợ lực hoặc trục trặc trong ECU EPS. Việc sửa điện xe ô tô với hệ thống EPS đòi hỏi kỹ thuật viên phải có kiến thức về điện tử công suất và khả năng hiệu chỉnh hệ thống sau khi thay thế linh kiện.
Đường Truyền Dữ Liệu Trên Ô Tô
Các hệ thống điện tử trên xe giao tiếp với nhau thông qua các đường truyền dữ liệu phức tạp như CAN, LIN, MOST, K-LINE. Mạng giao tiếp Controller Area Network (CAN) là phổ biến nhất, cho phép các ECU chia sẻ thông tin một cách nhanh chóng và hiệu quả. Local Interconnect Network (LIN) thường được dùng cho các module đơn giản hơn, trong khi Media Oriented Systems Transport (MOST) được thiết kế cho hệ thống đa phương tiện. Hiểu biết về nguyên lý hoạt động, cấu trúc và cách chẩn đoán lỗi trên các đường truyền này là vô cùng quan trọng để khắc phục các sự cố liên quan đến giao tiếp giữa các ECU.
Hệ Thống Điện Âm Thanh, Cảm Biến Lùi, Camera Lùi
Các hệ thống giải trí, hỗ trợ lái như âm thanh audio, cảm biến lùi, camera lùi cũng là những phần không thể thiếu của điện thân xe. Lỗi âm thanh có thể do loa hỏng, bộ khuếch đại (amply) trục trặc, hoặc lỗi đầu phát. Cảm biến lùi và camera lùi giúp người lái đỗ xe an toàn hơn, nhưng cũng dễ bị ảnh hưởng bởi hư hỏng vật lý hoặc lỗi điện tử. Kỹ thuật viên cần có khả năng kiểm tra từng linh kiện, đường dây tín hiệu và cấu hình lại hệ thống nếu cần.
Việc chẩn đoán, sửa chữa lỗi, xem dữ liệu và phân tích dữ liệu các hộp ECU ABS, ECU EPS, ECU điều hòa, BCM đòi hỏi kỹ năng sử dụng máy chẩn đoán thành thạo và khả năng đọc hiểu sâu sắc các giá trị thông số. Điều này giúp xác định nguyên nhân gốc rễ của vấn đề thay vì chỉ thay thế linh kiện một cách mù quáng, từ đó tiết kiệm chi phí và thời gian cho khách hàng.
Các Công Tác Bảo Dưỡng Liên Quan Đến Hệ Thống Điện & Gầm Xe
Công tác bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ và đảm bảo hoạt động ổn định của hệ thống điện, cũng như các bộ phận khác của xe. Việc sửa điện xe ô tô thường bắt đầu từ việc kiểm tra và bảo dưỡng đúng cách.
Quy Trình Bảo Dưỡng Các Cấp
Bảo dưỡng xe được chia thành nhiều cấp độ, mỗi cấp có danh mục kiểm tra và công việc khác nhau. Một phần quan trọng của quy trình này là kiểm tra các thành phần điện.
- Kiểm tra khoang động cơ: Bao gồm kiểm tra các giắc điện, đảm bảo chúng sạch sẽ và kết nối chắc chắn; kiểm tra mức nước làm mát, nước rửa kính; tình trạng bình ắc quy (kiểm tra điện áp, mức nước điện phân, tình trạng cọc bình); kiểm tra các hệ thống đường xăng, cụm phanh ABS và dây curoa (dây curoa có thể ảnh hưởng đến máy phát điện).
- Kiểm tra xung quanh xe: Đèn pha, đèn gầm, đèn phanh, đèn lùi, đèn xi nhan, lốp xe, cân bằng xe, hệ thống lên kính điện, gương điện, gạt mưa, rửa kính. Mục tiêu là đảm bảo mọi chức năng điện chiếu sáng và an toàn đều hoạt động tốt.
- Kiểm tra trong xe: Chỉnh ghế, kiểm tra dây đai an toàn, kiểm tra các đèn chỉ báo đồng hồ táp lô (bao gồm đèn báo lỗi hệ thống điện, động cơ, ABS, túi khí), kiểm tra đài, cài đặt giờ, điều hòa, cửa gió điều hòa.
- Kiểm tra và xiết chặt gầm xe: Kiểm tra dấu hiệu chảy dầu phanh, dầu cầu, dầu số, nước làm mát, giảm sóc. Đặc biệt chú ý đến các dây điện, cảm biến dưới gầm xe, đảm bảo chúng không bị hỏng hóc hoặc bong tróc. Xiết chặt lại các ốc gầm dưới gầm xe, ốc hệ thống treo để đảm bảo an toàn và giảm thiểu rung động có thể ảnh hưởng đến hệ thống điện.
Lý Thuyết Tổng Thể Về Hệ Thống Gầm Xe
Mặc dù có vẻ không liên quan trực tiếp đến sửa điện xe ô tô, nhưng các hệ thống gầm như phanh, treo, lái, truyền lực và lốp lại có nhiều cảm biến và bộ phận điện tử tích hợp. Ví dụ, cảm biến tốc độ bánh xe của hệ thống ABS thuộc hệ thống phanh, cảm biến góc lái trong hệ thống lái điện (EPS) và các cảm biến độ cao của hệ thống treo khí nén. Kiến thức tổng thể giúp kỹ thuật viên hiểu được mối liên hệ giữa các hệ thống này và các vấn đề điện tiềm ẩn.
Sửa Chữa Và Thay Thế Các Chi Tiết Cơ Bản Và Phức Tạp
Các công việc sửa chữa điện đơn giản bao gồm thay bình ắc quy, nạp bình ắc quy, câu bình khi hết điện, thay bóng đèn, chỉnh đèn pha, thay cần gạt mưa, chỉnh tia phun nước gạt mưa. Đây là những kỹ năng cơ bản mà mọi kỹ thuật viên đều cần thành thạo.
Đối với các chi tiết phức tạp hơn, kỹ thuật viên sẽ thực hành sửa chữa, thay thế các bộ phận như má phanh đĩa, má phanh guốc, giảm sóc, thước lái, rotuyn cân bằng và cân chỉnh độ chụm. Mặc dù đây chủ yếu là công việc cơ khí, nhưng việc tháo lắp và kiểm tra các cảm biến điện tử liên quan (ví dụ: cảm biến ABS, cảm biến góc lái) là một phần không thể thiếu trong quá trình này để đảm bảo toàn bộ hệ thống hoạt động đúng cách sau sửa chữa.
Sửa Chữa Điện Ô Tô Điện Và Xe Hybrid: Thách Thức Mới
Sự bùng nổ của ô tô điện (EV) và xe hybrid (HEV) đã mở ra một kỷ nguyên mới cho ngành công nghiệp ô tô, đồng thời đặt ra những thách thức lớn trong việc sửa điện xe ô tô do sự phức tạp và mức độ điện áp cao hơn nhiều so với xe truyền thống.
Dụng Cụ Và Thiết Bị Chuyên Dụng
Việc làm việc với hệ thống điện cao áp trên ô tô điện và xe hybrid yêu cầu bộ dụng cụ cách điện chuyên dụng để đảm bảo an toàn tuyệt đối. Kỹ thuật viên phải mặc đồng phục làm việc với điện cao áp, sử dụng đồng hồ đo điện cao áp chuyên biệt, ampe kẹp dòng để đo dòng điện mà không cần ngắt mạch, và thiết bị đo rò rỉ dòng điện để phát hiện các nguy cơ tiềm ẩn. Máy chẩn đoán cũng cần được nâng cấp để tương thích với các hệ thống điều khiển và thông số kỹ thuật riêng của xe điện.
Tổng Quan Về Năng Lượng Xanh Và Xe Điện
Xe hybrid kết hợp động cơ đốt trong với một hoặc nhiều mô tơ điện, trong khi xe thuần điện (BEV) chỉ sử dụng năng lượng điện. Hiểu biết về hệ thống pin, nguyên lý sạc, tầm hoạt động và ưu nhược điểm của từng loại xe là điều cần thiết. Xe điện mang lại nhiều ưu điểm như không khí thải, chi phí nhiên liệu thấp hơn và vận hành êm ái. Tuy nhiên, chúng cũng đặt ra các vấn đề mới về quản lý pin, hạ tầng sạc và an toàn điện cao áp.
Cấu Trúc Và Các Loại Mô Tơ Điện
Ô tô thuần điện bao gồm các thành phần chính như bộ pin cao áp, mô tơ điện, bộ biến tần (inverter), bộ chuyển đổi DC/DC và hệ thống quản lý pin (BMS). Có nhiều loại mô tơ điện được sử dụng, bao gồm động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu và động cơ từ trở đồng bộ. Mỗi loại có nguyên lý hoạt động và đặc tính riêng, ảnh hưởng đến hiệu suất và cách sửa điện xe ô tô khi gặp lỗi.
Hệ Thống Điều Khiển Trên Ô Tô Điện
Hệ thống điều khiển mô tơ điện là trung tâm của xe điện, chịu trách nhiệm chuyển đổi năng lượng điện từ pin thành chuyển động. Bộ biến tần (Inverter) chuyển đổi dòng điện một chiều (DC) từ pin thành dòng điện xoay chiều (AC) để cấp cho mô tơ. Bộ chuyển đổi nguồn DC/DC giảm điện áp cao từ pin để cấp cho các hệ thống phụ trợ 12V trên xe. Các cảm biến tốc độ/vị trí mô tơ cung cấp thông tin phản hồi cho ECU điều khiển mô tơ để đảm bảo hoạt động hiệu quả. Hệ thống điều khiển sạc quản lý quá trình nạp điện cho pin. Kỹ thuật viên cần nắm vững nguyên lý làm việc, thực hành tháo lắp, chẩn đoán và sửa chữa các hư hỏng thường gặp của từng bộ phận này.
Ắc Quy Cao Áp Và An Toàn Điện
Ắc quy cao áp là nguồn năng lượng chính của xe điện và xe hybrid. Quy trình đánh giá ắc quy cao áp bao gồm kiểm tra dung lượng, sức khỏe pin và các thông số vận hành khác. An toàn khi làm việc với điện cao áp là yếu tố tối quan trọng. Kỹ thuật viên phải được đào tạo về quy trình ngắt điện cao áp an toàn, bao gồm chuẩn bị dụng cụ, ngắt sạc và kết nối chẩn đoán, ngắt sạc và cắt điện thấp áp, sử dụng găng tay cách điện chuyên dụng, ngắt kết nối điện cao áp và kiểm tra không còn điện áp dư trước khi bắt đầu công việc. Việc đánh giá an toàn xe điện sau tai nạn hoặc khi thực hiện các công việc sơn, gò cũng rất quan trọng để tránh nguy hiểm.
Hệ Thống Interlock
Hệ thống interlock là một tính năng an toàn trên xe điện và xe hybrid, đảm bảo rằng hệ thống điện cao áp chỉ được kích hoạt khi tất cả các kết nối và bộ phận an toàn đã được đóng chặt. Khi có bất kỳ bộ phận nào không an toàn (ví dụ: nắp pin chưa đóng, cáp điện cao áp bị lỏng), hệ thống interlock sẽ ngắt mạch điện cao áp để ngăn ngừa nguy hiểm. Kỹ thuật viên cần hiểu nguyên lý làm việc, chẩn đoán và sửa chữa các hư hỏng của hệ thống này để đảm bảo an toàn khi vận hành xe.
Hệ Thống Sạc Và Quản Lý Pin (BMS)
Xe điện có thể sạc bằng dây (AC hoặc DC) hoặc sạc không dây đang phát triển. Hệ thống quản lý pin (BMS) là bộ não của bộ pin, giám sát và cân bằng các tế bào pin, quản lý nhiệt độ, và tính toán dung lượng còn lại. BMS đóng vai trò cực kỳ quan trọng trong việc đảm bảo tuổi thọ, hiệu suất và an toàn của bộ pin. Việc sửa điện xe ô tô liên quan đến BMS đòi hỏi kỹ thuật viên phải có kiến thức sâu về pin và điện tử.
Hệ Thống Điều Hòa Điện
Không giống như xe xăng sử dụng máy nén điều hòa dẫn động bằng động cơ, xe điện sử dụng lốc điều hòa điện. Điều này đòi hỏi kỹ thuật viên phải chẩn đoán, sửa chữa và tháo lắp lốc điều hòa điện một cách chuyên biệt, đảm bảo không làm hỏng hệ thống điện cao áp liên quan.
Kỹ Năng Và Cam Kết Chuyên Môn Cho Công Tác Sửa Điện Xe Ô Tô
Để thành công trong lĩnh vực sửa điện xe ô tô, đặc biệt là với sự phức tạp của xe điện và xe hybrid, kỹ thuật viên cần trang bị một loạt các kỹ năng chuyên môn và cam kết về chất lượng công việc.
Một kỹ thuật viên chuyên nghiệp không chỉ cần nắm vững tổng quan về xe ô tô điện và xe hybrid, mà còn phải am hiểu sâu sắc các quy tắc an toàn khi làm việc với các hệ thống điện cao áp. Khả năng sử dụng thành thạo sơ đồ mạch điện, máy chẩn đoán và các phần mềm chuyên dụng là yếu tố then chốt để xác định và khắc phục sự cố một cách chính xác.
Các kỹ năng thực hành bao gồm khả năng sửa chữa các hệ thống điện thấp áp của ô tô điện và xe hybrid, từ hệ thống đèn, còi, gạt mưa, lên xuống kính điện, khóa cửa, đến các hệ thống quan trọng hơn như phanh, lái và túi khí. Đặc biệt, đối với xe điện, kỹ thuật viên cần có khả năng chẩn đoán và sửa chữa các hệ thống điện cao áp phức tạp như hệ thống sạc, hệ thống điều khiển mô tơ điện, hệ thống điều hòa và hệ thống sạc pin.
Bên cạnh đó, việc thành thạo các công việc bảo dưỡng cấp cho xe ô tô điện, xe hybrid là điều không thể thiếu để duy trì hiệu suất và an toàn cho xe. Các công việc sửa chữa thường gặp như tháo lắp giảm sóc, càng A, rô tuyn, má phanh, thanh cân bằng, cao su cân bằng, chỉnh chụm và đảo lốp cũng cần được thực hiện một cách chuyên nghiệp, đảm bảo các cảm biến và kết nối điện liên quan không bị ảnh hưởng.
Kết Luận
Việc sửa điện xe ô tô ngày nay đã vượt xa những thao tác đơn giản, trở thành một lĩnh vực chuyên môn sâu đòi hỏi kiến thức tổng hợp và kỹ năng thực hành tinh xảo. Từ việc nắm vững các mạch điện cơ bản, chẩn đoán lỗi trên các hệ thống thân xe phức tạp, cho đến việc làm chủ công nghệ điện cao áp của xe điện và xe hybrid, mỗi khía cạnh đều cần sự tỉ mỉ và chính xác. Với sự phát triển không ngừng của công nghệ ô tô, đặc biệt là xu hướng điện hóa, việc trang bị đầy đủ kiến thức và kỹ năng chuyên môn là yếu tố then chốt để các kỹ thuật viên có thể đáp ứng hiệu quả mọi yêu cầu, đảm bảo an toàn và hiệu suất tối ưu cho mọi chiếc xe. Sự chuyên nghiệp trong công tác sửa điện xe ô tô không chỉ mang lại giá trị cho người dùng mà còn góp phần vào sự phát triển bền vững của ngành công nghiệp ô tô.
