Trong ngành công nghiệp ô tô hiện đại, việc sở hữu một bộ tài liệu về xe ô tô chuyên sâu là yếu tố then chốt giúp các kỹ thuật viên và người đam mê hiểu rõ hơn về cấu tạo cũng như nguyên lý hoạt động của phương tiện. Đặc biệt, hệ thống điện thân xe (Body Electrical System) trên các dòng xe đời mới như Hyundai ngày càng trở nên phức tạp, đòi hỏi kiến thức chi tiết và cập nhật. Bài viết này sẽ đi sâu vào tầm quan trọng của các tài liệu kỹ thuật, giúp bạn nắm vững những thông tin cần thiết để chẩn đoán và sửa chữa hiệu quả.
Tại Sao Tài Liệu Về Xe Ô Tô Là Yếu Tố Cốt Lõi Cho Kỹ Thuật Viên?
Trong bối cảnh công nghệ ô tô phát triển như vũ bão, mỗi dòng xe mới ra đời đều tích hợp vô số hệ thống điện tử tiên tiến, từ các tính năng an toàn chủ động đến hệ thống giải trí đa phương tiện. Điều này khiến cho việc chẩn đoán và sửa chữa trở nên phức tạp hơn bao giờ hết. Một bộ tài liệu về xe ô tô đầy đủ và chính xác không chỉ cung cấp bản đồ chi tiết về cấu trúc bên trong xe mà còn là kim chỉ nam giúp kỹ thuật viên xác định nguyên nhân sự cố một cách nhanh chóng và hiệu quả.
Đối với xe đời mới, đặc biệt là các hãng như Hyundai, hệ thống điện thân xe không chỉ đơn thuần là các mạch điện cơ bản mà còn bao gồm các module điều khiển điện tử (ECU), mạng truyền thông phức tạp (CAN, LIN), và hàng loạt cảm biến, bộ chấp hành. Thiếu vắng các tài liệu về xe ô tô chính thống, kỹ thuật viên sẽ gặp khó khăn lớn trong việc truy tìm lỗi, dẫn đến lãng phí thời gian, chi phí và thậm chí là chẩn đoán sai. Các tài liệu này cung cấp sơ đồ mạch điện chi tiết, vị trí linh kiện, nguyên lý hoạt động của từng hệ thống, quy trình kiểm tra và thông số kỹ thuật chuẩn. Chúng là nguồn thông tin đáng tin cậy giúp kỹ thuật viên tự tin hơn trong công việc, nâng cao chất lượng dịch vụ và đảm bảo an toàn cho người sử dụng xe. Việc liên tục cập nhật và nghiên cứu các tài liệu này là điều kiện tiên quyết để duy trì năng lực cạnh tranh trong ngành ô tô.
Tổng Quan Về Hệ Thống Điện Thân Xe (Body Electrical System)
Hệ thống điện thân xe, hay Body Electrical System, là một trong những bộ phận cốt lõi và ngày càng phức tạp trên các dòng xe ô tô hiện đại. Không giống như hệ thống điện động cơ tập trung vào việc vận hành và kiểm soát động cơ, hệ thống điện thân xe chịu trách nhiệm điều khiển hầu hết các chức năng tiện nghi, an toàn và thông tin trong khoang hành khách và trên toàn bộ thân xe. Nó bao gồm một mạng lưới rộng lớn các cảm biến, công tắc, bộ chấp hành, và các module điều khiển điện tử (ECU) được kết nối chặt chẽ với nhau.
Các chức năng mà hệ thống điện thân xe đảm nhiệm vô cùng đa dạng, từ những tính năng cơ bản như hệ thống chiếu sáng (đèn pha, đèn hậu, đèn nội thất), hệ thống khóa cửa trung tâm, cửa sổ điện, gương chiếu hậu điều khiển điện, cho đến các hệ thống phức tạp hơn như điều hòa không khí tự động, hệ thống gạt mưa tự động, hệ thống giải trí thông tin (âm thanh, màn hình), hệ thống hỗ trợ lái (cảm biến đỗ xe, camera lùi), và các tính năng an toàn thụ động (túi khí). Sự phát triển của công nghệ điện tử đã biến hệ thống này từ những mạch điện đơn giản thành một “bộ não” phức tạp, điều phối hàng trăm lệnh và phản hồi mỗi giây để đảm bảo trải nghiệm lái xe thoải mái, an toàn và tiện nghi nhất. Việc hiểu rõ cấu trúc và nguyên lý hoạt động của hệ thống điện thân xe thông qua các tài liệu về xe ô tô chuyên biệt là vô cùng cần thiết cho bất kỳ ai làm việc trong lĩnh vực bảo dưỡng và sửa chữa ô tô.
Khám Phá Các Thành Phần Chính Trong Tài Liệu Điện Thân Xe Hyundai
Bộ tài liệu về xe ô tô chuyên sâu về điện thân xe Hyundai cung cấp cái nhìn toàn diện về các thành phần cốt lõi, giúp kỹ thuật viên dễ dàng định vị, chẩn đoán và khắc phục sự cố. Mỗi phần trong tài liệu đều đóng vai trò quan trọng trong việc vận hành ổn định của hệ thống điện xe.
Hệ Thống Mạng Truyền Dẫn (Network)
Trong một chiếc xe Hyundai hiện đại, hệ thống mạng truyền dẫn đóng vai trò xương sống, kết nối tất cả các bộ điều khiển điện tử (ECU) lại với nhau để chúng có thể trao đổi dữ liệu một cách hiệu quả và nhanh chóng. Không giống như các hệ thống điện cũ sử dụng dây dẫn riêng biệt cho từng chức năng, mạng truyền dẫn giúp giảm đáng kể lượng dây dẫn, tăng tốc độ truyền tải thông tin và nâng cao độ tin cậy của toàn bộ hệ thống. Các giao thức truyền thông phổ biến nhất được sử dụng trong xe ô tô bao gồm CAN Bus (Controller Area Network), LIN Bus (Local Interconnect Network) và FlexRay.
CAN Bus là giao thức phổ biến nhất, cho phép nhiều ECU chia sẻ cùng một đường dây truyền dữ liệu, giảm thiểu sự phức tạp của hệ thống dây điện và tăng cường khả năng giao tiếp giữa các module quan trọng như ECU động cơ, ECU hộp số, ABS và BCM. LIN Bus thường được sử dụng cho các ứng dụng đơn giản hơn, yêu cầu tốc độ truyền tải thấp hơn như điều khiển cửa sổ, gương chiếu hậu hay ghế ngồi. FlexRay là một giao thức mới hơn, cung cấp tốc độ truyền tải cao hơn và đáng tin cậy hơn, thường được áp dụng cho các hệ thống yêu cầu độ chính xác cao và thời gian thực như hệ thống lái điện tử hoặc hệ thống phanh điện tử. Việc nắm vững cấu trúc và nguyên lý hoạt động của các mạng truyền dẫn thông qua các tài liệu về xe ô tô chuyên biệt là yếu tố then chốt để chẩn đoán các lỗi liên quan đến giao tiếp giữa các module, đảm bảo rằng mọi hệ thống trên xe hoạt động đồng bộ và hiệu quả.
Tài liệu về xe ô tô Hyundai cho kỹ thuật viên
Vị Trí Các Chi Tiết (Components Location)
Việc xác định chính xác vị trí của từng chi tiết trong hệ thống điện thân xe là một trong những thách thức lớn đối với kỹ thuật viên, đặc biệt khi xử lý các dòng xe Hyundai đời mới với cấu trúc ngày càng phức tạp. Một bộ tài liệu về xe ô tô chất lượng cao luôn cung cấp các sơ đồ vị trí linh kiện chi tiết, từ các cảm biến nhỏ nhất cho đến các hộp điều khiển lớn. Những sơ đồ này thường được thể hiện dưới dạng hình ảnh, bản vẽ kỹ thuật hoặc biểu đồ tương tác, giúp kỹ thuật viên nhanh chóng định vị các bộ phận như ECU, relay, cầu chì, cảm biến, công tắc, và các đầu nối điện.
Thông tin về vị trí các chi tiết không chỉ giúp tiết kiệm thời gian trong quá trình tháo lắp hay kiểm tra mà còn đảm bảo rằng kỹ thuật viên tiếp cận đúng bộ phận cần sửa chữa, tránh làm hư hỏng các thành phần khác. Chẳng hạn, khi một chức năng nào đó trên xe không hoạt động, việc đầu tiên là kiểm tra cầu chì hoặc relay liên quan. Nếu không có sơ đồ vị trí rõ ràng, việc tìm kiếm hộp cầu chì hoặc relay chính xác có thể mất rất nhiều thời gian. Hơn nữa, các tài liệu về xe ô tô này còn chỉ ra cách thức tháo lắp an toàn các chi tiết, trình tự các bước để tránh gây hại đến hệ thống. Đây là một phần không thể thiếu giúp kỹ thuật viên thực hiện công việc một cách chuyên nghiệp, chính xác và hiệu quả, giảm thiểu rủi ro phát sinh lỗi trong quá trình bảo dưỡng hay sửa chữa.
Hộp Điều Khiển Điện Thân Xe (BCM – Body Control Module)

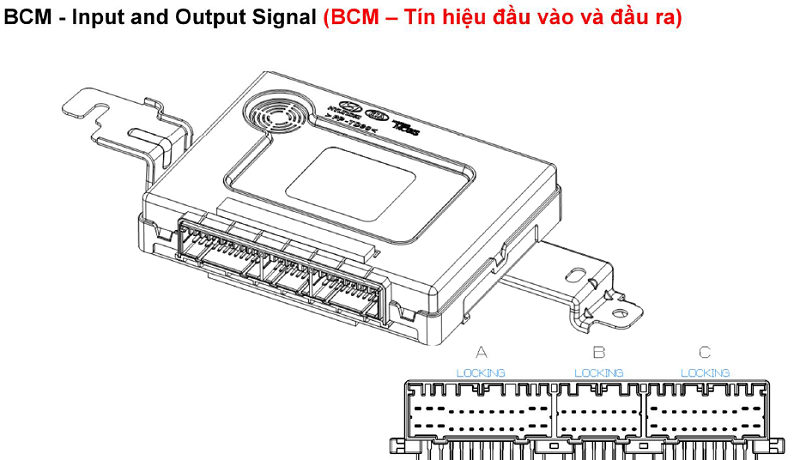

Hộp Điều Khiển Điện Thân Xe (BCM) là bộ não trung tâm của hệ thống điện thân xe trên các dòng xe Hyundai hiện đại. Nó là một bộ điều khiển điện tử (ECU) đa năng, chịu trách nhiệm quản lý và điều phối hoạt động của một loạt các hệ thống điện tử trong khoang hành khách và trên thân xe. BCM đóng vai trò như một bộ định tuyến thông minh, nhận tín hiệu từ các cảm biến và công tắc (ví dụ: công tắc cửa, công tắc đèn, công tắc gạt mưa) và sau đó gửi lệnh điều khiển đến các bộ chấp hành (ví dụ: mô tơ cửa sổ, rơ le đèn, khóa cửa).
Các chức năng chính mà BCM quản lý bao gồm hệ thống chiếu sáng nội thất và ngoại thất, hệ thống khóa cửa trung tâm, hệ thống cửa sổ điện, gương chiếu hậu điều khiển điện, hệ thống điều hòa không khí tự động, gạt mưa tự động, hệ thống chống trộm, và thậm chí là các chức năng liên quan đến an toàn thụ động như điều khiển túi khí (trong một số cấu hình tích hợp). BCM thường giao tiếp với các ECU khác trên xe thông qua mạng CAN Bus, đảm bảo sự đồng bộ và phối hợp hoạt động của toàn bộ hệ thống điện. Hiểu rõ sơ đồ chân, nguyên lý hoạt động và cách BCM giao tiếp với các thành phần khác trong tài liệu về xe ô tô là cực kỳ quan trọng để chẩn đoán các lỗi điện phức tạp, từ những vấn đề nhỏ như đèn không sáng cho đến các sự cố nghiêm trọng hơn liên quan đến an ninh xe.
Hộp Cầu Chì Thông Minh (SJB – Smart Junction Box)
Hộp Cầu Chì Thông Minh (SJB) là một bước tiến quan trọng trong thiết kế hệ thống điện trên xe Hyundai, thay thế cho hộp cầu chì truyền thống bằng một thiết bị tích hợp nhiều chức năng hơn. SJB không chỉ chứa các cầu chì và rơ le để bảo vệ mạch điện mà còn tích hợp các mạch điều khiển điện tử, cho phép nó giao tiếp trực tiếp với BCM và các ECU khác thông qua mạng truyền dẫn. Sự thông minh của SJB nằm ở khả năng giám sát trạng thái của các mạch điện, phát hiện lỗi và thậm chí là điều khiển một số chức năng nhất định mà không cần qua BCM trung tâm cho từng hành động nhỏ.

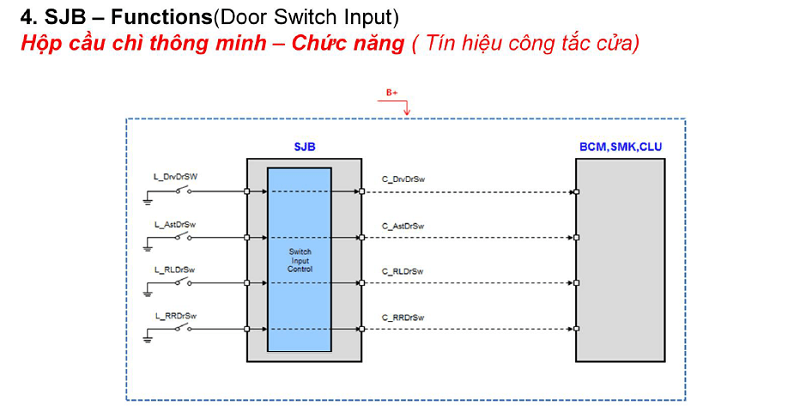

Ví dụ, SJB có thể điều khiển trực tiếp các đèn pha, đèn sương mù, còi hoặc các chức năng cửa sổ điện thông qua các rơ le và mạch bán dẫn tích hợp, nhận lệnh từ BCM hoặc các công tắc tương ứng. Điều này giúp đơn giản hóa hệ thống dây điện, giảm trọng lượng và tăng cường khả năng chẩn đoán. Trong các tài liệu về xe ô tô, bạn sẽ tìm thấy sơ đồ chi tiết của SJB, bao gồm vị trí các cầu chì, các rơ le, các chân kết nối và sơ đồ mạch bên trong. Nắm vững cấu trúc và chức năng của SJB là điều cần thiết để xác định nguyên nhân khi một mạch điện bị ngắt, một thiết bị không hoạt động, hoặc khi hệ thống bảo vệ quá tải gặp vấn đề. Việc chẩn đoán và thay thế SJB đòi hỏi kiến thức chuyên sâu về điện tử ô tô và phải tuân thủ đúng quy trình trong tài liệu kỹ thuật để tránh gây hư hỏng thêm cho hệ thống.
Cấu trúc hộp cầu chì thông minh trong tài liệu về xe ô tô Hyundai
Công Tắc Đa Chức Năng (Multi-Function Switch)
Công tắc đa chức năng, thường được gắn trên cột lái, là một bộ phận không thể thiếu trong hệ thống điện thân xe của Hyundai. Đúng như tên gọi, nó tích hợp nhiều chức năng điều khiển vào một cụm duy nhất, giúp người lái dễ dàng thao tác các tính năng phổ biến mà không cần rời tay khỏi vô lăng. Các chức năng điển hình mà công tắc đa chức năng thường điều khiển bao gồm đèn chiếu sáng (đèn pha, cốt, đèn sương mù), đèn báo rẽ, và hệ thống gạt mưa (tốc độ gạt, chế độ gián đoạn, phun nước rửa kính).
Thay vì mỗi chức năng có một công tắc riêng biệt, thiết kế đa chức năng giúp tối ưu hóa không gian, giảm thiểu số lượng dây điện và tăng tính tiện dụng. Trong các dòng xe đời mới, công tắc đa chức năng không chỉ đơn thuần là một công tắc cơ học đóng mở mạch điện mà còn có thể gửi tín hiệu điện tử đến BCM hoặc các module điều khiển khác thông qua mạng truyền dẫn. Điều này cho phép hệ thống điều khiển thông minh hơn, ví dụ như điều chỉnh độ sáng đèn pha tự động hoặc gạt mưa theo cường độ mưa. Các tài liệu về xe ô tô sẽ cung cấp sơ đồ mạch điện chi tiết của công tắc đa chức năng, bao gồm các chân kết nối, giá trị điện trở (nếu có) và quy trình kiểm tra để xác định liệu công tắc có hoạt động đúng cách hay không. Lỗi ở công tắc đa chức năng có thể ảnh hưởng đến nhiều chức năng khác nhau của xe, do đó việc chẩn đoán chính xác là rất quan trọng.

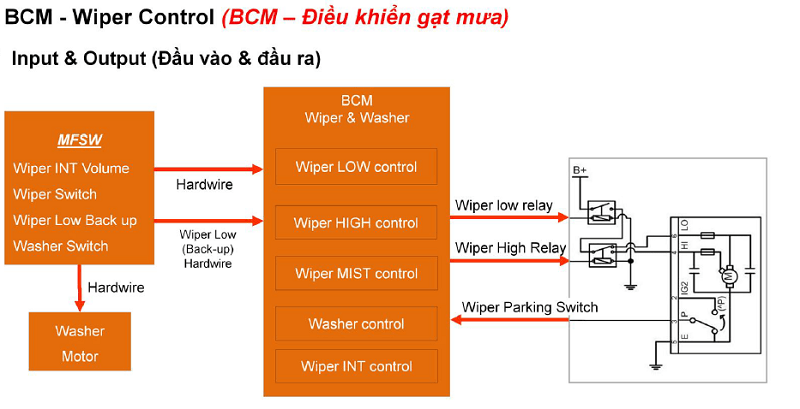

Sơ đồ hệ thống điện công tắc đa chức năng xe Hyundai
Đồng Hồ Táp Lô (Cluster/Instrument Panel)
Đồng hồ táp lô, hay cụm đồng hồ công cụ (Instrument Panel Cluster), là giao diện chính giúp người lái nhận biết các thông tin quan trọng về tình trạng hoạt động của xe Hyundai. Đây là một thành phần phức tạp của hệ thống điện thân xe, không chỉ hiển thị các thông số cơ bản mà còn tích hợp nhiều đèn cảnh báo và chức năng điều khiển. Các thông tin điển hình được hiển thị trên đồng hồ táp lô bao gồm tốc độ xe (đồng hồ tốc độ), vòng tua máy (đồng hồ đo vòng tua), mức nhiên liệu, nhiệt độ nước làm mát động cơ, và quãng đường đã đi.
Ngoài ra, cụm đồng hồ còn hiển thị hàng loạt các đèn cảnh báo quan trọng như đèn báo áp suất dầu, đèn báo ắc quy, đèn báo lỗi động cơ (Check Engine), đèn báo hệ thống phanh ABS, túi khí, và các đèn báo an toàn khác. Trong các xe đời mới, đồng hồ táp lô còn có thể tích hợp màn hình hiển thị đa thông tin (MID) cung cấp dữ liệu về tiêu thụ nhiên liệu, nhiệt độ bên ngoài, thông báo từ hệ thống giải trí hoặc hệ thống hỗ trợ lái. Đồng hồ táp lô nhận thông tin từ các ECU khác thông qua mạng CAN Bus, đảm bảo rằng dữ liệu được hiển thị chính xác và kịp thời. Các tài liệu về xe ô tô chuyên về đồng hồ táp lô sẽ cung cấp sơ đồ mạch điện, sơ đồ chân kết nối, quy trình kiểm tra lỗi và hiệu chỉnh, giúp kỹ thuật viên xử lý các vấn đề liên quan đến hiển thị thông tin hoặc đèn cảnh báo.
Camera Lùi (Rear View Camera)
Camera lùi đã trở thành một tính năng an toàn tiêu chuẩn và vô cùng hữu ích trên hầu hết các dòng xe Hyundai hiện đại. Nó cung cấp hình ảnh trực quan về khu vực phía sau xe, giúp người lái dễ dàng quan sát và thực hiện các thao tác đỗ xe, lùi xe hoặc di chuyển trong không gian hẹp một cách an toàn hơn, giảm thiểu nguy cơ va chạm với chướng ngại vật hoặc người đi bộ. Hệ thống camera lùi bao gồm camera gắn ở phía sau xe (thường ở cốp xe hoặc gần biển số), dây cáp tín hiệu, và màn hình hiển thị (thường là màn hình giải trí trung tâm hoặc tích hợp trên gương chiếu hậu).
Khi người lái chuyển số về vị trí “R” (Reverse), tín hiệu từ công tắc số lùi được gửi đến BCM hoặc một module điều khiển liên quan, sau đó kích hoạt camera và chuyển hình ảnh trực tiếp lên màn hình. Nhiều hệ thống còn tích hợp thêm các đường kẻ hướng dẫn động hoặc tĩnh, giúp người lái ước tính khoảng cách và quỹ đạo di chuyển của xe. Trong các tài liệu về xe ô tô, bạn sẽ tìm thấy sơ đồ đấu dây của hệ thống camera lùi, bao gồm nguồn cấp, tín hiệu video và tín hiệu kích hoạt. Thông tin này rất quan trọng để chẩn đoán các sự cố như màn hình không hiển thị hình ảnh, hình ảnh bị nhiễu hoặc camera không kích hoạt khi lùi. Việc kiểm tra các kết nối dây, nguồn cấp và bản thân camera là những bước chẩn đoán cơ bản dựa trên tài liệu kỹ thuật.
Sơ đồ hệ thống camera lùi trong tài liệu về xe ô tô Hyundai
Hệ thống điện xe ô tô
Lợi Ích Khi Nắm Vững Trọn Bộ Tài Liệu Về Điện Thân Xe Ô Tô
Việc đầu tư thời gian và công sức để nắm vững trọn bộ tài liệu về xe ô tô, đặc biệt là phần điện thân xe, mang lại vô vàn lợi ích cho các kỹ thuật viên và những người làm việc trong ngành dịch vụ ô tô. Đầu tiên và quan trọng nhất, nó giúp nâng cao đáng kể kỹ năng chẩn đoán và sửa chữa. Thay vì mò mẫm hay dựa vào kinh nghiệm cá nhân không đầy đủ, tài liệu cung cấp một lộ trình chẩn đoán rõ ràng, từ sơ đồ mạch điện chi tiết, vị trí linh kiện, đến các giá trị điện trở, điện áp chuẩn. Điều này cho phép kỹ thuật viên xác định chính xác nguyên nhân gốc rễ của vấn đề, từ đó đưa ra giải pháp khắc phục hiệu quả và dứt điểm, tránh việc sửa chữa tạm thời hay thay thế linh kiện không cần thiết.
Thứ hai, việc sử dụng thành thạo các tài liệu về xe ô tô giúp tiết kiệm thời gian và chi phí. Khi có thông tin đầy đủ trong tay, quá trình chẩn đoán sẽ diễn ra nhanh hơn, giảm thiểu thời gian xe nằm xưởng. Điều này không chỉ tăng năng suất làm việc của xưởng dịch vụ mà còn giảm bớt chi phí nhân công và linh kiện phát sinh do chẩn đoán sai. Kỹ thuật viên có thể đặt hàng đúng linh kiện ngay từ đầu, tránh việc phải đổi trả nhiều lần.
Thứ ba, việc áp dụng kiến thức từ tài liệu giúp đảm bảo an toàn và hiệu suất tối ưu cho xe. Các hệ thống điện thân xe hiện đại thường liên quan đến các tính năng an toàn như túi khí, hệ thống phanh, chiếu sáng. Sửa chữa không đúng cách có thể gây ra rủi ro nghiêm trọng. Tài liệu chính hãng cung cấp quy trình sửa chữa an toàn, thông số kỹ thuật chính xác, đảm bảo xe hoạt động đúng như thiết kế ban đầu, duy trì hiệu suất và độ tin cậy.
Cuối cùng, việc thường xuyên nghiên cứu và cập nhật tài liệu về xe ô tô giúp kỹ thuật viên luôn nắm bắt được những công nghệ mới nhất. Ngành ô tô không ngừng đổi mới, và các tài liệu kỹ thuật là cầu nối giúp kỹ thuật viên theo kịp sự tiến bộ này, từ đó nâng cao tay nghề, tự tin tiếp cận và làm chủ các công nghệ mới trên những dòng xe đời sau. Đây là yếu tố then chốt để duy trì sự chuyên nghiệp và uy tín trong lĩnh vực sửa chữa và bảo dưỡng ô tô.
Nơi Tìm Kiếm và Áp Dụng Tài Liệu Về Xe Ô Tô Uy Tín
Việc tìm kiếm và áp dụng các tài liệu về xe ô tô uy tín là bước đi quan trọng đối với bất kỳ ai muốn nâng cao kiến thức và kỹ năng trong lĩnh vực này. Trong thời đại số hóa, có nhiều nguồn để tiếp cận các tài liệu chuyên môn, tuy nhiên, việc lựa chọn nguồn đáng tin cậy là điều cần thiết để đảm bảo tính chính xác và cập nhật của thông tin.
Các nhà sản xuất ô tô thường cung cấp các tài liệu dịch vụ chính hãng (Service Manuals), sơ đồ mạch điện (Wiring Diagrams), và các bản tin kỹ thuật (Technical Service Bulletins – TSBs) thông qua các cổng thông tin trực tuyến dành cho đại lý và các trung tâm dịch vụ ủy quyền. Đây là nguồn tài liệu chính xác và đầy đủ nhất. Ngoài ra, nhiều nền tảng trực tuyến chuyên biệt về sửa chữa ô tô cũng tổng hợp và cung cấp quyền truy cập vào các cơ sở dữ liệu tài liệu phong phú, từ hướng dẫn sửa chữa chi tiết đến quy trình chẩn đoán lỗi cho hầu hết các dòng xe. Các diễn đàn và cộng đồng chuyên về ô tô cũng là nơi chia sẻ kinh nghiệm và các tài liệu hữu ích, tuy nhiên cần có sự chọn lọc để đảm bảo độ tin cậy.
Khi áp dụng các tài liệu về xe ô tô vào thực tế, điều quan trọng là phải tuân thủ nghiêm ngặt các hướng dẫn và quy trình được nêu. Bắt đầu bằng việc đọc kỹ phần giới thiệu và các cảnh báo an toàn. Luôn sử dụng đúng dụng cụ chuyên dụng và thiết bị chẩn đoán theo khuyến nghị của tài liệu. Đối với các lỗi điện phức tạp, việc kết hợp tài liệu với kinh nghiệm thực tế và kỹ năng tư duy logic là chìa khóa để chẩn đoán chính xác.
Việc truy cập và sử dụng nguồn thông tin đáng tin cậy như Sài Gòn Xe Hơi sẽ giúp bạn có cái nhìn sâu sắc và chuyên nghiệp hơn về thế giới ô tô. Khám phá ngay các bài viết và hướng dẫn chi tiết về hệ thống điện thân xe để trở thành chuyên gia trong lĩnh vực này.
Một bộ tài liệu về xe ô tô chuyên sâu, đặc biệt là về hệ thống điện thân xe Hyundai, là công cụ không thể thiếu đối với bất kỳ ai hoạt động trong ngành dịch vụ và sửa chữa ô tô hiện đại. Việc nắm vững các thông tin về mạng truyền dẫn, vị trí chi tiết, BCM, SJB, công tắc đa chức năng, đồng hồ táp lô và camera lùi không chỉ giúp nâng cao hiệu quả chẩn đoán, sửa chữa mà còn đảm bảo an toàn và tối ưu hóa hiệu suất xe. Hãy không ngừng cập nhật và nghiên cứu các tài liệu về xe ô tô để luôn làm chủ công nghệ và nâng cao tay nghề trong bối cảnh ngành công nghiệp ô tô không ngừng phát triển.
