Tay Biên Xe Ô Tô: Cấu Tạo, Chức Năng và Tầm Quan Trọng Trong Động Cơ

Tay biên xe ô tô là một chi tiết cơ khí quan trọng bậc nhất trong động cơ đốt trong, đóng vai trò cầu nối không thể thiếu giữa piston và trục khuỷu. Chức năng chính của nó là chuyển đổi chuyển động tịnh tiến lên xuống của piston thành chuyển động quay tròn của trục khuỷu, từ đó sinh ra công suất để vận hành xe. Được chế tạo từ những vật liệu có độ bền cao, tay biên phải chịu đựng những lực tác động cực lớn và liên tục trong suốt quá trình hoạt động của động cơ, đảm bảo sự ổn định và hiệu suất.

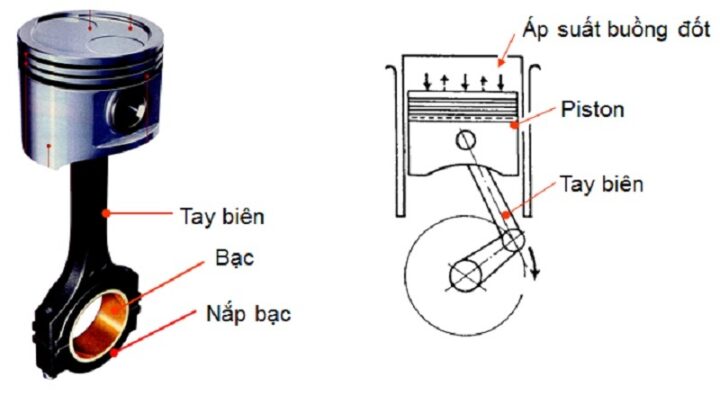

Cấu Tạo Chi Tiết Của Tay Biên Xe Ô Tô

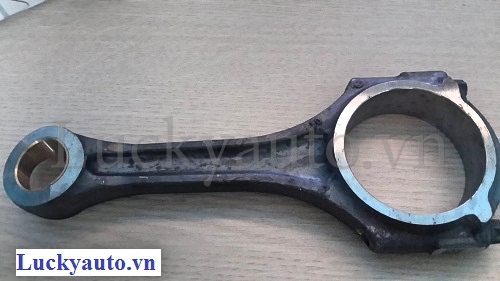

Tay biên có cấu tạo gồm ba phần chính: đầu nhỏ, thân và đầu lớn, mỗi phần đều được thiết kế đặc biệt để thực hiện chức năng riêng. Sự phối hợp ăn ý giữa các bộ phận này là chìa khóa cho hoạt động trơn tru của động cơ.

Đầu Nhỏ (Small End)

Đầu nhỏ của tay biên là phần kết nối trực tiếp với chốt piston (piston pin). Chốt piston đi qua đầu nhỏ này và liên kết với piston, cho phép piston di chuyển tịnh tiến. Thường, đầu nhỏ được trang bị một bạc lót (bushing) bằng đồng hoặc thép đặc biệt để giảm ma sát và chống mài mòn, đảm bảo sự xoay linh hoạt của chốt piston. Việc lắp đặt bạc lót có thể là lắp ép (press-fit) hoặc lắp lỏng tùy thuộc vào thiết kế động cơ, cho phép chốt piston xoay tự do trong lỗ piston.

Thân Tay Biên (Rod Body)

Thân tay biên là phần nối giữa đầu nhỏ và đầu lớn, thường có tiết diện hình chữ I hoặc chữ H. Thiết kế này giúp tối ưu hóa độ bền xoắn và uốn của tay biên trong khi vẫn giữ trọng lượng ở mức thấp nhất. Vật liệu chế tạo thân tay biên thường là thép hợp kim cường độ cao được rèn hoặc đúc, hoặc trong các động cơ hiệu suất cao, có thể sử dụng nhôm hoặc titan để giảm trọng lượng quán tính. Bên trong thân tay biên, đặc biệt là ở các thiết kế hiện đại, thường có một đường ống nhỏ được khoan dọc từ đầu lớn lên đến đầu nhỏ. Đường ống này có nhiệm vụ dẫn dầu bôi trơn từ hệ thống bôi trơn chính lên để bôi trơn và làm mát chốt piston cũng như khu vực piston, góp phần kéo dài tuổi thọ của các chi tiết này.

Đầu Lớn (Big End)

Đầu lớn của tay biên là phần kết nối với chốt trục khuỷu (crankpin) thông qua một cặp bạc lót tay biên. Để thuận tiện cho việc lắp ráp và bảo dưỡng, đầu lớn thường được cắt đôi thành hai nửa: một nửa gắn liền với thân tay biên và nửa còn lại là nắp bạc (rod cap). Hai nửa này được ghép lại với nhau bằng các bulông tay biên chuyên dụng, tạo thành một vòng tròn kín bao quanh chốt trục khuỷu. Bạc lót tay biên được làm từ vật liệu chịu mài mòn và chịu tải cao, giúp giảm ma sát giữa tay biên và trục khuỷu, đồng thời hấp thụ các rung động. Hệ thống bôi trơn cũng cung cấp dầu áp lực cao đến khu vực này để giảm ma sát và tản nhiệt.

Chức Năng và Nguyên Lý Hoạt Động Của Tay Biên

Chức năng cốt lõi của tay biên xe ô tô là cầu nối truyền lực, biến đổi năng lượng từ quá trình đốt cháy nhiên liệu thành chuyển động quay hữu ích.

Biến Đổi Chuyển Động

Trong quá trình nổ của động cơ, piston nhận lực đẩy từ quá trình đốt cháy nhiên liệu, tạo ra chuyển động tịnh tiến theo phương thẳng đứng. Tay biên, với một đầu gắn vào piston và đầu kia gắn vào trục khuỷu, sẽ chuyển đổi chuyển động tịnh tiến này thành chuyển động quay của trục khuỷu. Sự chuyển đổi này diễn ra liên tục và tuần hoàn, là nền tảng để động cơ sản sinh công suất, từ đó truyền lực tới bánh xe thông qua hệ thống truyền động.

Truyền Tải Lực

Tay biên phải chịu đựng hai loại lực chính trong quá trình hoạt động của động cơ: lực nén từ quá trình đốt cháy (đẩy piston xuống) và lực kéo khi piston di chuyển lên trong hành trình xả và hút, hoặc do quán tính của piston khi đổi chiều chuyển động. Những lực này có cường độ rất lớn và thay đổi liên tục, đòi hỏi tay biên phải có độ bền cơ học cực cao để không bị biến dạng hay gãy vỡ. Khả năng chịu tải và truyền lực hiệu quả của tay biên ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của động cơ.

Các Loại Vật Liệu và Quy Trình Sản Xuất Tay Biên

Việc lựa chọn vật liệu và quy trình sản xuất đóng vai trò cực kỳ quan trọng trong việc định hình chất lượng và hiệu suất của tay biên xe ô tô.

Vật Liệu Phổ Biến

• Thép rèn (Forged Steel): Đây là vật liệu phổ biến nhất cho tay biên của hầu hết các loại xe ô tô hiện nay. Thép rèn mang lại độ bền kéo và độ dẻo dai vượt trội, khả năng chống mỏi tốt dưới tác động của các lực chu kỳ. Quy trình rèn giúp sắp xếp các hạt kim loại theo hướng tối ưu, tăng cường tính chất cơ học. Các loại thép hợp kim như 4340 (Chrome-Moly) thường được sử dụng cho tay biên hiệu suất cao.
• Thép đúc (Cast Steel/Iron): Một số tay biên cho động cơ công suất thấp hoặc xe kinh tế có thể được đúc từ gang cầu hoặc thép đúc. Phương pháp này thường rẻ hơn nhưng độ bền và khả năng chống mỏi thường không bằng thép rèn.
• Nhôm hợp kim (Aluminum Alloy): Được sử dụng trong một số động cơ đua hoặc động cơ hiệu suất cao để giảm trọng lượng đáng kể. Tay biên nhôm giúp giảm lực quán tính, cho phép động cơ đạt vòng tua cao hơn và phản ứng nhanh hơn. Tuy nhiên, chúng có độ bền mỏi thấp hơn thép và thường có tuổi thọ giới hạn, yêu cầu thay thế định kỳ.
• Titan (Titanium): Là vật liệu cao cấp nhất, chỉ xuất hiện trong các động cơ đua hoặc siêu xe. Tay biên titan cực kỳ nhẹ và bền, nhưng chi phí sản xuất rất cao.

Quy Trình Sản Xuất

Quy trình sản xuất tay biên xe ô tô hiện đại bao gồm nhiều bước phức tạp để đảm bảo độ chính xác và độ bền.

1. Rèn/Đúc: Đây là bước đầu tiên để tạo hình sơ bộ cho tay biên từ khối vật liệu nguyên bản.
2. Gia công Cơ khí (Machining): Sau khi rèn hoặc đúc, tay biên sẽ được gia công trên máy CNC để đạt được kích thước và hình dạng chính xác. Các lỗ cho chốt piston và chốt trục khuỷu, bề mặt lắp bạc lót, và các đường dầu bôi trơn sẽ được khoan và phay tinh xảo.
3. Xử lý Nhiệt (Heat Treatment): Một số vật liệu thép sẽ trải qua quá trình xử lý nhiệt như tôi, ram để cải thiện độ cứng, độ bền và khả năng chống mỏi.
4. Kiểm tra Chất lượng (Quality Control): Mỗi tay biên phải trải qua các kiểm tra nghiêm ngặt như kiểm tra kích thước bằng máy đo tọa độ (CMM), kiểm tra khuyết tật vật liệu bằng phương pháp siêu âm hoặc X-quang, kiểm tra độ cứng, và đôi khi là kiểm tra mỏi động lực học.

Các Hư Hỏng Thường Gặp và Dấu Hiệu Nhận Biết

Do phải hoạt động trong môi trường khắc nghiệt, tay biên xe ô tô có thể gặp phải một số hư hỏng. Việc nhận biết sớm các dấu hiệu này là rất quan trọng để tránh hỏng hóc nghiêm trọng hơn cho động cơ.

Hư Hỏng Về Cơ Học

• Biến dạng (Bending/Twisting): Tay biên có thể bị uốn cong hoặc xoắn do quá tải nhiệt, quá tải cơ học (ví dụ: động cơ hoạt động ở vòng tua quá cao trong thời gian dài), hoặc do hiện tượng thủy kích (hydro-lock) khi nước lọt vào buồng đốt. Biến dạng tay biên sẽ gây ra tiếng gõ bất thường, giảm hiệu suất và mất cân bằng động cơ.
• Gãy tay biên (Rod Fracture): Đây là hư hỏng nghiêm trọng nhất, thường xảy ra do mỏi vật liệu sau một thời gian dài hoạt động, hoặc do quá tải đột ngột, lỗi vật liệu, hoặc bulông tay biên bị lỏng/gãy. Gãy tay biên thường dẫn đến phá hủy hoàn toàn động cơ (ví dụ: thủng lốc máy, hỏng trục khuỷu).

Hư Hỏng Liên Quan Đến Bạc Lót

• Mòn bạc lót (Bearing Wear): Bạc lót tay biên là bộ phận chịu ma sát lớn nhất. Theo thời gian, bạc lót có thể bị mòn do thiếu dầu bôi trơn, dầu bôi trơn kém chất lượng, lẫn tạp chất, hoặc quá nhiệt. Mòn bạc lót làm tăng khe hở giữa tay biên và trục khuỷu, gây ra tiếng gõ kim loại rõ rệt từ động cơ, đặc biệt khi tăng tốc hoặc nhả ga.
• Chảy bạc (Bearing Spun): Trong trường hợp quá nhiệt hoặc thiếu bôi trơn nghiêm trọng, bạc lót có thể bị nóng chảy và xoay tròn trong lỗ đầu lớn tay biên. Điều này sẽ làm kẹt tay biên với trục khuỷu, gây phá hủy nghiêm trọng.

Dấu Hiệu Nhận Biết

• Tiếng gõ kim loại lạ: Đây là dấu hiệu phổ biến nhất. Tiếng gõ thường có nhịp điệu và trở nên rõ ràng hơn khi động cơ chịu tải hoặc ở vòng tua nhất định.
• Giảm công suất động cơ: Do mất cân bằng và ma sát tăng cao.
• Đèn báo áp suất dầu: Nếu bạc lót bị mòn nặng, áp suất dầu có thể giảm, kích hoạt đèn báo.
• Dầu động cơ có mạt kim loại: Khi kiểm tra dầu hoặc thay dầu, có thể phát hiện các hạt kim loại nhỏ, báo hiệu bạc lót đang bị mòn.

Tầm Quan Trọng Của Việc Lựa Chọn Phụ Tùng Tay Biên Chính Hãng

Trong bối cảnh thị trường phụ tùng ô tô đa dạng, việc lựa chọn tay biên xe ô tô chính hãng mang lại những lợi ích vượt trội, đảm bảo hiệu suất và độ bền cho động cơ. Các sản phẩm chính hãng, như tay biên được sản xuất bởi Mobis, một thương hiệu phụ tùng ô tô hàng đầu thế giới từ Hàn Quốc, luôn được thiết kế và kiểm nghiệm nghiêm ngặt để phù hợp hoàn hảo với các dòng xe Hyundai và KIA.

Mobis không chỉ là nhà sản xuất phụ tùng mà còn là một tập đoàn toàn cầu, cung cấp linh kiện cho nhiều nhà sản xuất ô tô lớn. Với kinh nghiệm gần 50 năm và đầu tư mạnh mẽ vào nghiên cứu phát triển, các sản phẩm của Mobis được biết đến với chất lượng vượt trội, độ chính xác cao và tuổi thọ lâu dài. Việc sử dụng phụ tùng chính hãng không chỉ đảm bảo hiệu suất tối ưu mà còn giúp bảo vệ các bộ phận khác của động cơ khỏi những hư hỏng không đáng có. Điều này đặc biệt quan trọng đối với một chi tiết chịu tải lớn như tay biên.

Việc chọn mua tay biên xe ô tô chính hãng từ các nhà phân phối uy tín, như Sài Gòn Xe Hơi, là quyết định thông minh. Các đơn vị này không chỉ cung cấp sản phẩm có nguồn gốc rõ ràng, chất lượng đảm bảo mà còn mang đến sự an tâm cho người sử dụng.

Bảo Dưỡng và Thay Thế Tay Biên Xe Ô Tô

Bảo dưỡng định kỳ và thay thế kịp thời là những yếu tố then chốt để đảm bảo tuổi thọ và hiệu suất của tay biên xe ô tô nói riêng và động cơ nói chung.

Chăm Sóc Định Kỳ

• Thay dầu bôi trơn: Đảm bảo sử dụng loại dầu bôi trơn phù hợp với khuyến nghị của nhà sản xuất, thay dầu đúng chu kỳ. Dầu sạch và đủ cấp độ nhớt sẽ bảo vệ bạc lót và giảm ma sát hiệu quả.
• Kiểm tra áp suất dầu: Đảm bảo hệ thống bôi trơn hoạt động tốt, áp suất dầu ổn định.
• Lái xe cẩn thận: Tránh tăng tốc và phanh gấp đột ngột, hạn chế vận hành động cơ ở vòng tua máy quá cao trong thời gian dài. Điều này giúp giảm tải trọng và áp lực lên tay biên.
• Tránh thủy kích: Cẩn trọng khi lái xe qua vùng ngập nước để tránh nước lọt vào buồng đốt, gây ra hiện tượng thủy kích và làm cong hoặc gãy tay biên.

Khi Nào Cần Thay Thế

Việc thay thế tay biên xe ô tô thường không phải là một hạng mục bảo dưỡng định kỳ mà chỉ được thực hiện khi có dấu hiệu hư hỏng rõ ràng.

• Tiếng gõ động cơ: Bất kỳ tiếng gõ kim loại lạ, đặc biệt là tiếng gõ nhịp nhàng và rõ ràng khi tăng ga, đều cần được kiểm tra ngay lập tức. Đây có thể là dấu hiệu bạc lót bị mòn hoặc tay biên bị biến dạng.
• Giảm công suất nghiêm trọng: Nếu động cơ mất công suất đáng kể mà không rõ nguyên nhân khác, tay biên có thể là một trong những bộ phận cần xem xét.
• Kiểm tra định kỳ khi đại tu động cơ: Khi tiến hành đại tu động cơ (engine overhaul), tay biên và bạc lót cần được kiểm tra kỹ lưỡng về độ mòn, biến dạng và khe hở. Nếu phát hiện bất kỳ dấu hiệu bất thường nào, nên thay thế để đảm bảo độ tin cậy.

Quy trình thay thế tay biên đòi hỏi kỹ thuật cao và dụng cụ chuyên dụng, do đó cần được thực hiện bởi các kỹ thuật viên có kinh nghiệm tại các garage uy tín. Việc lựa chọn phụ tùng thay thế chính hãng là điều kiện tiên quyết để đảm bảo chất lượng và tuổi thọ tương đương với phụ tùng gốc, tối ưu hóa hiệu suất lâu dài của động cơ.

Kết Luận

Tay biên xe ô tô là một bộ phận nhỏ nhưng mang ý nghĩa lớn lao đối với sự vận hành của động cơ. Với vai trò chuyển đổi chuyển động tịnh tiến thành chuyển động quay và chịu đựng áp lực khủng khiếp, tay biên đòi hỏi độ chính xác trong chế tạo và vật liệu bền bỉ. Việc hiểu rõ cấu tạo, chức năng, các loại hư hỏng tiềm ẩn cùng tầm quan trọng của việc sử dụng phụ tùng chính hãng sẽ giúp chủ xe duy trì động cơ hoạt động ổn định và bền bỉ.
